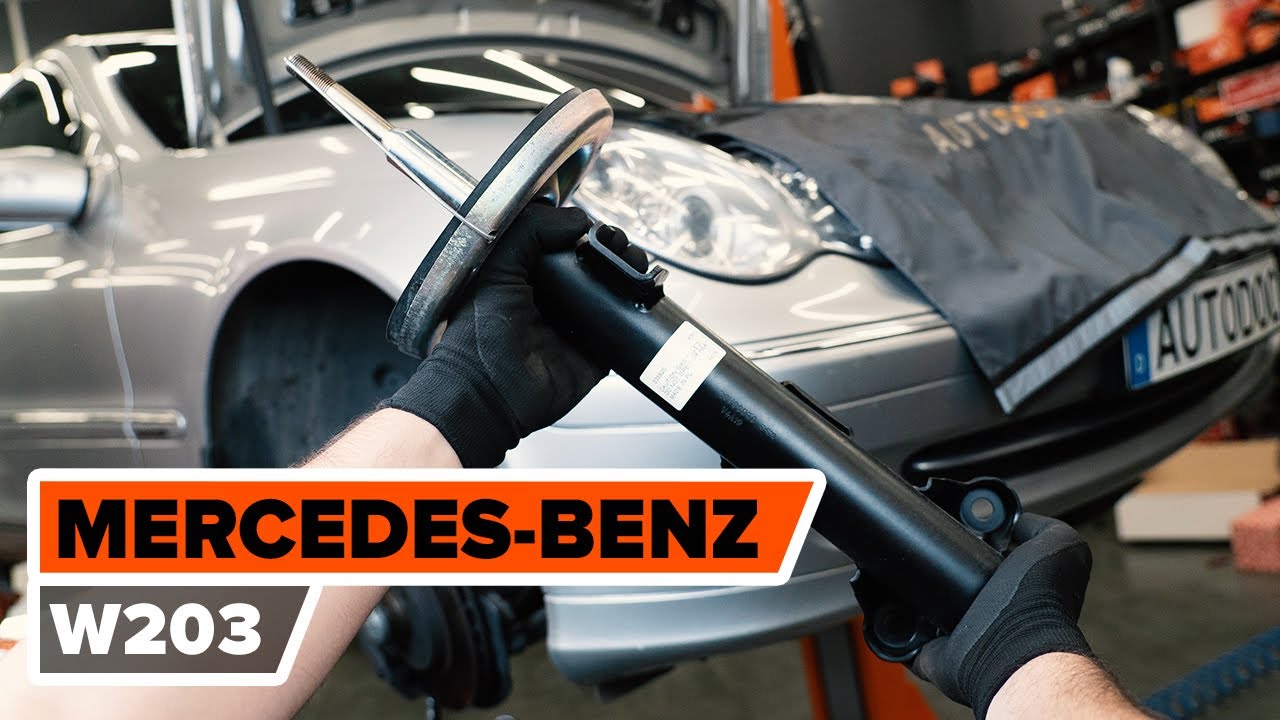

Как се сменя преден макферсон на Mercedes W203

Важно!

Тази процедура на смяна може да се използва за:
MERCEDES-BENZ C-класа Седан (W203) C 180 (203.035), MERCEDES-BENZ C-класа Седан (W203) C 200 Kompressor (203.045), MERCEDES-BENZ C-класа Седан (W203) C 320 (203.064), MERCEDES-BENZ C-класа Седан (W203) C 200 CDI (203.004), MERCEDES-BENZ C-класа Седан (W203) C 270 CDI (203.016), MERCEDES-BENZ C-класа Седан (W203) C 220 CDI (203.006, 203.008), MERCEDES-BENZ C-класа Седан (W203) C 32 AMG Kompressor (203.065), MERCEDES-BENZ C-класа Седан (W203) C 200 CDI (203.004), MERCEDES-BENZ C-класа Седан (W203) C 180 Kompressor (203.046), MERCEDES-BENZ C-класа Седан (W203) C 200 Kompressor (203.042), MERCEDES-BENZ C-класа Седан (W203) C 30 CDI AMG (203.018), MERCEDES-BENZ C-класа Седан (W203) C 200 CDI (203.007), MERCEDES-BENZ C-класа Седан (W203) C 200 CGI Kompressor (203.043), MERCEDES-BENZ C-класа Седан (W203) C 230 Kompressor (203.040), MERCEDES-BENZ C-класа Седан (W203) C 220 CDI (203.008), MERCEDES-BENZ C-класа Седан (W203) C 320 CDI (203.020), MERCEDES-BENZ C-класа Седан (W203) C 280 (203.054), MERCEDES-BENZ C-класа Седан (W203) C 350 (203.056), MERCEDES-BENZ C-класа Седан (W203) C 230 (203.052), MERCEDES-BENZ C-класа Седан (W203) C 220 CDI (203.006), MERCEDES-BENZ C-класа Седан (W203) C 270 CDI (203.016) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим преден макферсон на MERCEDES-BENZ W203 C-Класа [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден макферсон на Mercedes W203 – Ръководство за смяна

Всичките части, които трябва да смениш – Амортисьор за C-класа Седан (W203) и други модели MERCEDES-BENZ

Алтернативни продукти

амортисьор

SKSA-0130020 STARK Амортисьор

128,98 BGN

Магазин

SKSA-0132645 STARK Амортисьор

128,98 BGN

Магазин

SKSA-0130348 STARK Амортисьор

145,82 BGN

Магазин

SKSA-0132786 STARK Амортисьор

145,82 BGN

Магазин

854S1675 RIDEX Амортисьор

145,82 BGN

Магазин

JGM1002T TRW Амортисьор

150,59 BGN

Магазин

854S1675P RIDEX PLUS Амортисьор

196,25 BGN

Магазин

E4632 MONROE Амортисьор

377,57 BGN

Магазин

Смяна на: амортисьор – Mercedes W203. Инструментите, които ви трябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Медна грес

                      Динамометричен ключ

                      Комбиниран гаечен ключ №21

                      HEX накрайник №H6

                      HEX накрайник №H7

                      HEX накрайник №H12

                      Гаечен накрайник № 16

                      Гаечен накрайник № 19

                      Гаечен накрайник № 21

                      Камък за гайки на амортисьори 14Х2.5 мм

                      Дълга ударна вложка №17

                      Тресчотка

                      Върток

                      Лост тип кози крак

                      Клещи резачки

                      Хидравлична скоба за пружини

                      Трансмисионен крик

                      Защитен калъф за калници

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: амортисьор – Mercedes W203. AUTODOC препоръчва:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Моля, имайте предвид: всичката работа по колата – Mercedes W203 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Почистете крепежните елементи на горния тампон на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 4

Разхлабете горния крепежен елемент на опората на маферсона. Използвайте комбиниран гаечен ключ № 21. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 5

Застопорете колелата с клинове.
Стъпкa 6

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 7

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 8

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Mercedes W203
Стъпкa 9

Отстранете колелото.
Стъпкa 10

Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 11

Развийте крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 12

Снемете биалетката.
Стъпкa 13

Отсъединете конзолата за закрепване на спирачния маркуч. Използвайте клещи за рязане.
Стъпкa 14

Разсъединете кабела на датчика на ABS.
Стъпкa 15

Изключете кабела на датчика за износване на спирачните накладки.

Стъпкa 16

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 17

Развийте горния крепежен елемент, който свързва макферсона към шенкела. Използвайте HEX №H12. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 18

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 19

Развийте крепежните елементи свързващи макферсона с шенкела. Използвайте тръбен ключ №19. Използвайте върток.
Стъпкa 20

Премахнете крепежните болтове.
Стъпкa 21

Отделете шенкела от амортисьора. Използвайте лост тип кози крак.
Стъпкa 22

Подпрете шенкела. Използвайте хидравличен трансмисионен крик.
Стъпкa 23

Премахнете крепежния болт.
Стъпкa 24

Отделете шенкела от амортисьора. Използвайте лост тип кози крак.
Стъпкa 25

Развийте крепежните елементи в горната част на опората на МакФерсона.

AUTODOC препоръчва:
Mercedes W203 – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 26

Демонтирайте МакФерсона.
Стъпкa 27

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: амортисьор – Mercedes W203. Експертите на AUTODOC препоръчват:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 28

Свийте пружината.
Стъпкa 29

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 30

Развийте гайката на пръта на амортисьора. Използвайте 14Х2.5 мм камък за гайки на амортисьори. Използвайте тръбен ключ №21. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 31

Демонтирайте горната опора на МакФерсона.
Стъпкa 32

Освободете спиралната пружина.
Стъпкa 33

Демонтирайте пружината.
Стъпкa 34

Демонтирайте маншона и буфера на амортисьора.

AUTODOC препоръчва:
Смяна на: амортисьор – Mercedes W203. Внимателно прегледайте тампона, маншона и отбойника на амортисьора. Сменете ги, ако се налага.
Стъпкa 35

Премахнете стария амортисьор от хидравличната стойка за натягане на пружини.

Смяна на: амортисьор – Mercedes W203. Съвет от AUTODOC:
Преди монтажа на амортисьора, непременно го раздвижете ръчно 3-5 пъти.
Стъпкa 36

Монтирайте новия амортисьор на хидравличната стойка за натягане на пружини.
Стъпкa 37

Монтирайте маншона и буфера на новия амортисьор.
Стъпкa 38

Поставете пружината на амортисьора.
Стъпкa 39

Свийте пружината.
Стъпкa 40

Обработете горния тампон на макферсона. Използвайте спрей WD-40.
Стъпкa 41

Монтирайте горния тампон на амортисьора и опорния лагер.
Стъпкa 42

Стегнете гайката на пръта на амортисьора. Използвайте 14Х2.5 мм камък за гайки на амортисьори. Използвайте тръбен ключ №21. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 20 Nm.

AUTODOC препоръчва:
Смяна на: амортисьор – Mercedes W203. Уверете се, че сте разположили филтриращия елемент правилно. Не допускайте отклонения.
Стъпкa 43

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 44

Отпуснете пружината.
Стъпкa 45

Премахнете сглобеният макферсон.
Стъпкa 46

Обработете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 47

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 48

Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. Mercedes W203.
Стъпкa 49

Обработете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 50

Монтирайте МакФерсона към шенкела. Използвайте лост тип кози крак.
Стъпкa 51

Монтирайте крепежния болт.
Стъпкa 52

Завийте горния крепежен елемент, който свързва макферсона към шенкела. Използвайте тръбен ключ №21. Използвайте HEX №H12. Изполвайте тресчотен ключ.
Стъпкa 53

Премахнете опората под шенкела.

AUTODOC препоръчва:
Mercedes W203 – Не смъквайте хидравличния крик рязко, за да избегнете повреждане на устройствата и механизмите на колата.
Стъпкa 54

Монтирайте МакФерсона към шенкела. Използвайте лост тип кози крак.
Стъпкa 55

Монтирайте крепежните болтове.
Стъпкa 56

Завийте крепежните елементи свързващи макферсона с шенкела. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 57

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.
Стъпкa 58

Затегнете горния крепежен елемент, който свързва макферсона към шенкела. Използвайте тръбен ключ №21. Използвайте HEX №H12. Използвайте динамометричен ключ. Затегнете я с усилие от 100 Nm.+90°

AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 59

Захванете закрепващата конзола на спирачния маркуч. Използвайте клещи за рязане.
Стъпкa 60

Съединете кабела на датичка на ABS.
Стъпкa 61

Включете кабела на датчика за износване на спирачните накладки.
Стъпкa 62

Почистете монтажните места на биалетката. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 63

Монтирайте щангата за напречна устойчивост.
Стъпкa 64

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 65

Обработете всички съединения на биалетката. Обработете крепежните елементи на макферсона. Използвайте медна грес.
Стъпкa 66

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 67

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: амортисьор – Mercedes W203. След като приложите спрея, изчакайте няколко минути.
Стъпкa 68

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Mercedes W203
Стъпкa 69

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 70

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.
Стъпкa 71

Премахнете криковете и клиновете.
Стъпкa 72

Стегнете закрепването в горната част на амортисьора. Използвайте комбиниран гаечен ключ № 21. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 73

Обработете крепежните елементи на тампона на макферсона. Използвайте медна грес.
Стъпкa 74

Премахнете покривалото на калника.
Стъпкa 75

Затворете капака на двигателя.
