Как се извършва смяна на: Колесен лагер 2.5 dCi Renault Master 2 Ван

За отговорността

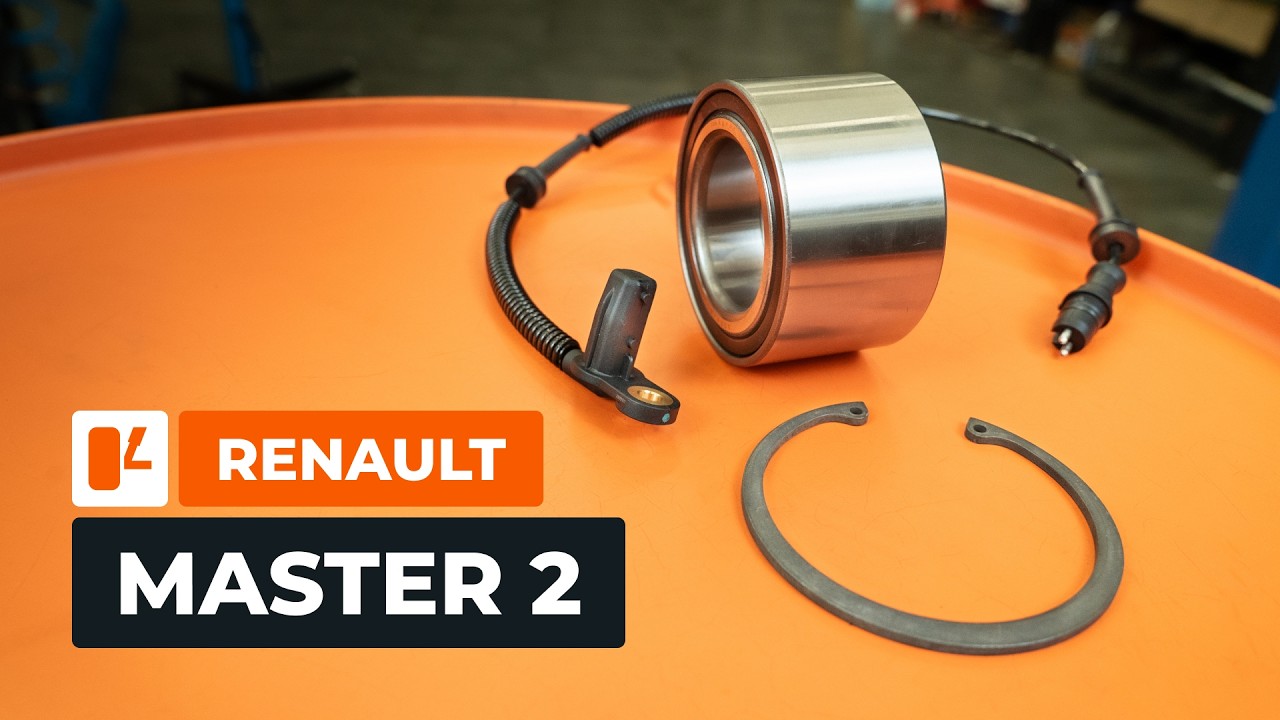

Как се сменя преден лагер главина на Renault Master 2 ван – Ръководство за смяна

сваляния: 0

Прегледи: 4

Важно!

Тази процедура на смяна може да се използва за:
RENAULT MASTER II кутия (FD) 2.5 D, RENAULT MASTER II кутия (FD) 2.8 dTI, RENAULT MASTER II кутия (FD) 2.2 dCI, RENAULT MASTER II кутия (FD) 1.9 dTI, RENAULT MASTER II кутия (FD) 2.5 dCi, RENAULT MASTER II кутия (FD) 1.9 dCi, RENAULT MASTER II кутия (FD) 2.5 dCi, RENAULT MASTER II кутия (FD) 3.0 dCi, RENAULT MASTER II кутия (FD) 2.5 dCi, RENAULT MASTER II кутия (FD) 2.5 dCi, RENAULT MASTER II кутия (FD) 2.5 dCi … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим предните колесни лагери и ABS сензори на RENAULT MASTER 2 Ван [AUTODOC УРОК]

Как се сменя преден лагер главина на Renault Master 2 ван – Ръководство за смяна

Алтернативни продукти

комплект колесен лагер

Смяна на: лагер главина – Renault Master 2 ван. Инструментите, които ще ви трябват:

                      Телена четка

                      Цилиндрична телена четка

                      Спрей WD-40

                      Универсален спрей за почистване

                      Контактен спрей за електроника

                      Керамична грес

                      Грес за ABS сензори

                      Динамометричен ключ

                      Комбиниран гаечен ключ 16 мм

                      Комбиниран гаечен ключ 22 мм

                      Гаечен накрайник 10 мм

                      Гаечен накрайник E16 Torx

                      Гаечен накрайник 18 мм

                      Накрайник 22 мм

                      Гаечен накрайник 30 мм

                      Гаечен накрайник 36 мм

                      Накрайник Torx T40

                      Накрайник Hex H5

                      Ударна вложка за джанти 24 мм

                      Тресчотка или електрически инструмент за монтаж / демонтаж на резбованите крепежни елементи

                      Отвертка с тресчотка

                      Върток

                      Монтажен лост

                      Чук

                      Избивач

                      Скоба за шарнири

                      Зегер клещи

                      Комплект избивачи за лагери и втулки

                      Хидравлична преса

                      Хидравлична стойка или втори крик за автомобили

                      Подемник за автомобили или крик със стойки за крик и клинове

Купи инструменти

Смяна на: лагер главина – Renault Master 2 ван. Експертите на AUTODOC препоръчват:

Не използвайте повторно лагерния механизъм, който сте премахнали от своето Renault Master 2 Kasten.
Процедурата по смяна на колесния лагер е идентична за двете колела на оста.
Моля, имайте предвид: всичката работа по колата – Renault Master 2 ван – трябва да се извърши с изключен двигател.

Извършете замяната в следната последователност:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете крепежните елементи на колелото. Използвайте 24 мм ударна вложка за джанти. Използвайте върток.
Стъпкa 3

Почистете гайката на главината. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 4

Разхлабете гайката на главината. Използвайте гаечен накрайник 36 мм. Използвайте върток.
Стъпкa 5

Повдигнете автомобила.

Смяна на: лагер главина – Renault Master 2 ван. Съвет:
Ако използвате крик, уверете се, че автомобилът е паркиран на твърда, равна повърхност.Обезателно обезопасете автомобила допълнително със стойки за крик.
Стъпкa 6

Развийте крепежните елементи на колелото.

Бъдете внимателни!
Дръжте колелото, когато развивате крепежните елементи, за да предотвратите нараняване.
Стъпкa 7

Премахнете колелото.
Стъпкa 8

Почистете крепежния елемент на ABS сензора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 9

Развийте крепежния елемент на ABS сензора. Използвайте гаечен накрайник 10 мм. Използвайте тресчотен ключ.
Стъпкa 10

Премахнете крепежния болт.
Стъпкa 11

Премахнете ABS сензора.
Стъпкa 12

Откачете кабелите на ABS сензора.
Стъпкa 13

Откачете конектора на ABS сензора.
Стъпкa 14

Почистете крепежния елемент на скобата на спирачния маркуч. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 15

Развийте крепежния елемент на скобата на спирачния маркуч. Използвайте накрайник hex H5. Използвайте тресчотен ключ.
Стъпкa 16

Разделете спирачните накладки. Използвайте монтажен лост.
Стъпкa 17

Почистете крепежните елементи на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 18

Развийте крепежните елементи на скобата на спирачния апарат. Използвайте гаечен накрайник 18 мм. Използвайте върток.
Стъпкa 19

Премахнете крепежните болтове.
Стъпкa 20

Премахнете спирачния апарат със скобата му.

AUTODOC препоръчва:
Завържете спирачния апарат към окачването или каросерията с тел, без да го откачате от спирачния маркуч, за да избегнете отваряне на спирачния тръбопровод.Уверете се, че спирачният апарат не виси на спирачния маркуч.Не натискайте педала на спирачките след премахването на спирачния апарат. Това може да причини изпадане на буталото от спирачния цилиндър, което води до изтичане на спирачна течност и влизане на въздух в системата.
Стъпкa 21

Почистете винта на спирачния диск. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 22

Развийте винта на спирачния диск. Използвайте накрайник Torx T40. Използвайте отвертка с тресчотка.
Стъпкa 23

Премахнете винта.
Стъпкa 24

Премахнете спирачния диск.
Стъпкa 25

Развийте гайката на главината. Използвайте гаечен накрайник 36 мм. Използвайте тресчотен ключ.
Стъпкa 26

Откачете полуоската от шенкела. Използвайте избивач. Използвайте чук.
Стъпкa 27

Почистете крепежния елемент, който свързва кормилния накрайник към шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 28

Развийте гайката, която свързва кормилния накрайник към шенкела. Използвайте накрайник 22 мм. Използвайте тресчотен ключ.
Стъпкa 29

Откачете кормилния накрайник от шенкела. Използвайте скоба за шарнири.
Стъпкa 30

Почистете крепежните елементи, които свързват долните и горните шарнири към шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 31

Почистете предния крепежен елемент, който носача към подрамката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 32

Разхлабете предния крепежен елемент, който носача към подрамката. Използвайте гаечен накрайник 30 мм. Използвайте върток.
Стъпкa 33

Развийте крепежния елемент, който свързва шарнира към шенкела. Използвайте комбиниран гаечен ключ 16 мм. Използвайте накрайник Torx E16. Използвайте тресчотен ключ.
Стъпкa 34

Премахнете крепежния болт.
Стъпкa 35

Развийте крепежния елемент, който свързва горния шарнир към шенкела. Използвайте комбиниран гаечен ключ 22 мм.
Стъпкa 36

Подпрете шенкела. Използвайте хидравлична стойка или още един крик.
Стъпкa 37

Почистете горния крепежен елемент на амортисьора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 38

Развийте горния крепежен елемент на амортисьора. Използвайте гаечен накрайник 18 мм. Използвайте тресчотен ключ.
Стъпкa 39

Премахнете крепежния болт.
Стъпкa 40

Смъкнете хидравличната стойка или втория крик на автомобила с 10 – 15 см.

Важно!
Смъкнете хидравличната стойка или крика плавно, без резки движения, за да избегнете повреждане на устройствата и механизмите на автомобила.
Стъпкa 41

Откачете горния шарнир от шенкела. Използвайте скоба за шарнири.
Стъпкa 42

Откачете полуоската от шенкела.

Смяна на: лагер главина – Renault Master 2 ван. Професионалистите препоръчват:
Уверете се, че полуоската не виси.
Стъпкa 43

Откачете долния шарнир от шенкела.
Стъпкa 44

Премахнете шенкела заедно с главината.
Стъпкa 45

Почистете монтажните места на шенкела. Почистете зегеровия пръстен на колесния лагер. Използвайте телена четка. Използвайте универсален спрей за почистване.
Стъпкa 46

Премахнете зегеровия пръстен на колесния лагер. Използвайте зегерови клещи.
Стъпкa 47

Избийте главината от лагера. На този етап, вътрешният пръстен на лагера и сепаратора с ролките ще останат на главината. Използвайте комплект избивачи за лагери и втулки и хидравлична преса.
Стъпкa 48

Избийте главината от вътрешния пръстен на лагера. Използвайте комплект избивачи за лагери и втулки и хидравлична преса.
Стъпкa 49

Избийте външният пръстен на лагера от шенкела. Използвайте комплект избивачи за лагери и втулки и хидравлична преса.
Стъпкa 50

Почистете шенкела. Използвайте телена четка. Използвайте цилиндрична телена четка. Използвайте универсален спрей за почистване.
Стъпкa 51

Почистете главината. Използвайте телена четка. Използвайте универсален спрей за почистване.
Стъпкa 52

Набийте новия лагер в шенкела. Използвайте комплект избивачи за лагери и втулки и хидравлична преса.

Важно!
Когато набивате колесния лагер, се уверете, че е разположен правилно. Не допускайте никакво изкривяване.Когато набивате колесния лагер, се уверете, че упражнявате натиск единствено върху външния пръстен на лагера.
Стъпкa 53

Набийте главината във вътрешния пръстен на лагера, който е монтиран в шенкела. Използвайте комплект избивачи за лагери и втулки и хидравлична преса.

Смяна на: лагер главина – Renault Master 2 ван. Съвет от експертите на AUTODOC:
Когато набивате главината, се уверете, че е разположена правилно. Не допускайте никакво изкривяване.Когато набивате главината, се уверете, че упражнявате натиск единствено върху вътрешния пръстен на лагера.
Стъпкa 54

Монтирайте зегеровия пръстен на колесния лагер. Използвайте зегерови клещи.
Стъпкa 55

Монтирайте шенкела, сглобен с главината.
Стъпкa 56

Свържете долния шарнир към шенкела.
Стъпкa 57

Монтирайте крепежния болт.
Стъпкa 58

Монтирайте полуоската.
Стъпкa 59

Вдигнете хидравличната стойка или втория крик на автомобила с 10 – 15 см.
Стъпкa 60

Свържете горния шарнир към шенкела.
Стъпкa 61

Завийте горния крепежен елемент на амортисьора. Използвайте гаечен накрайник 18 мм. Използвайте тресчотен ключ.
Стъпкa 62

Затегнете крепежния елемент, който свързва горния шарнир към шенкела. Използвайте комбиниран гаечен ключ 22 мм. Използвайте динамометричен ключ. Сила на затягане: 160 N·m.
Стъпкa 63

Затегнете крепежния елемент, който свързва долния шарнир към шенкела. Използвайте накрайник Torx E16. Използвайте комбиниран гаечен ключ 16 мм. Използвайте динамометричен ключ. Сила на затягане: 70 N·m.
Стъпкa 64

Свържете кормилния накрайник към шенкела.
Стъпкa 65

Затегнете гайката, която свързва кормилния накрайник към шенкела. Използвайте накрайник 22 мм. Използвайте динамометричен ключ. Сила на затягане: 41 N·m.
Стъпкa 66

За да затегнете крепежните елементи правилно, трябва да повдигнете окачването с крик, за да го поставите под натоварване. Използвайте хидравлична стойка или още един крик.
Стъпкa 67

Затегнете горния крепежен елемент на амортисьора. Използвайте гаечен накрайник 18 мм. Използвайте динамометричен ключ. Сила на затягане: 62 N·m.
Стъпкa 68

Затегнете крепежния елемент, който свързва носача към подрамката. Използвайте гаечен накрайник 30 мм. Използвайте динамометричен ключ. Сила на затягане: 280 N·m.
Стъпкa 69

Премахнете опората изпод шенкела.

Бъдете внимателни!
Смъкнете хидравличната стойка или крика плавно, без резки движения, за да избегнете повреждане на устройствата и механизмите на автомобила.
Стъпкa 70

Завийте гайката на главината. Използвайте гаечен накрайник 36 мм. Използвайте тресчотен ключ.
Стъпкa 71

Почистете монтажното място на спирачния диск. Използвайте телена четка. Използвайте универсален спрей за почистване.
Стъпкa 72

Обработете повърхността на главината, която влиза в контакт със спирачния диск. Използвайте керамична грес.
Стъпкa 73

Монтирайте спирачния диск.
Стъпкa 74

Монтирайте винта на спирачния диск.
Стъпкa 75

Затегнете винта на спирачния диск. Използвайте накрайник Torx T40. Използвайте динамометричен ключ. Сила на затягане: 14 N·m.
Стъпкa 76

Монтирайте спирачния апарат заедно със скобата му.
Стъпкa 77

Монтирайте крепежните болтове.
Стъпкa 78

Затегнете крепежните елементи на скобата на спирачния апарат. Използвайте гаечен накрайник 18 мм. Използвайте динамометричен ключ. Сила на затягане: 110 N·m.
Стъпкa 79

Завийте крепежния елемент на скобата на спирачния маркуч. Използвайте накрайник hex H5. Използвайте тресчотен ключ.
Стъпкa 80

Обработете конектора на ABS сензора. Използвайте контактен спрей за електроника.
Стъпкa 81

Закрепете конектора на ABS сензора.
Стъпкa 82

Закрепете кабела на ABS сензора.
Стъпкa 83

Монтирайте ABS сензора.

Бъдете внимателни!
За да предотвратите блокиране на сензора, нанесете малко количество грес за ABS сензори върху монтажната му повърхност, преди да го монтирате. Не позволявайте да попада грес върху магнитния накрайник на сензора.
Стъпкa 84

Монтирайте крепежния болт.
Стъпкa 85

Затегнете крепежния елемент на ABS сензора. Използвайте гаечен накрайник 10 мм. Използвайте динамометричен ключ. Сила на затягане: 11 N·m.
Стъпкa 86

Почистете монтажното място на джантата. Използвайте телена четка. Използвайте универсален спрей за почистване.
Стъпкa 87

Обработете повърхността на спирачния диск, която влиза в контакт с джантата. Използвайте керамична грес.
Стъпкa 88

Монтирайте колелото.

Смяна на: лагер главина – Renault Master 2 ван. AUTODOC препоръчва:
Дръжте колелото, когато завивате крепежните елементи, за да предотвратите нараняване.
Стъпкa 89

Завийте крепежните елементи. Използвайте 24 мм ударна вложка за джанти. Използвайте тресчотен ключ.
Стъпкa 90

Смъкнете колата и затегнете крепежните елементи на колелото в пресечена последователност. Използвайте 24 мм ударна вложка за джанти. Използвайте динамометричен ключ. Сила на затягане: 172 N·m.
Стъпкa 91

Затегнете гайката на главината. Използвайте гаечен накрайник 36 мм. Използвайте динамометричен ключ. Сила на затягане: 330 N·m.
Стъпкa 92

Премахнете крика, подпорните стойки и клиновете.
Стъпкa 93

Натиснете педала на спирачките няколко пъти, без да палите двигателя, докато усетите значително съпротивление.

Този наръчник беше ли полезен?

Моля, оцени този наръчник по петобалната скала. Ако имаш въпроси, свържи се с нас.

Нуждаете се от нови гуми?

Разберете кои размери гуми и джанти са съвместими с RENAULT Master II Ван

Размери на гуми и джанти за Renault Master 2 Ван

Как се сменя кормилен накрайник на Renault Master 2 ван – Ръководство за смяна

Безплатно сваляне
1.48 MB
Как се сменя заден лагер главина на Renault Master 2 ван – Ръководство за смяна

Безплатно сваляне
3.1 MB
Как се сменя преден шарнир на Renault Master 2 ван – Ръководство за смяна

Безплатно сваляне
2.51 MB
Как се сменят задни спирачни накладки на Renault Master 2 ван – Ръководство за смяна

Безплатно сваляне
1.67 MB
Как се сменят предни спирачни накладки на Renault Master 2 ван – Ръководство за смяна

Безплатно сваляне
1.85 MB
Как се сменят задни спирачни дискове на Renault Master 2 ван – Ръководство за смяна

Безплатно сваляне
2.42 MB

Как се сменя заден лагер главина на Renault Master 2 ван – Ръководство за смяна

Безплатно сваляне
3.1 MB
Как се сменя заден лагер главина на RENAULT Master II Микробус – Ръководство за смяна

Безплатно сваляне
2.92 MB
Как се сменя преден лагер главина на RENAULT Master II Микробус – Ръководство за смяна

Безплатно сваляне
5.41 MB
Как се сменя заден лагер главина на RENAULT Master II Бордова платформа/Шаси – Ръководство за смяна

Безплатно сваляне
2.92 MB
Как се сменя преден лагер главина на RENAULT Master II Бордова платформа/Шаси – Ръководство за смяна

Безплатно сваляне
5.36 MB
Как се сменя заден лагер главина на RENAULT Master Pro Ван (FH__) – Ръководство за смяна

Безплатно сваляне
2.91 MB

Отключете своя асистент за поддръжка на автомобила!

Следете разходите, управлявайте записи, планирайте смяна на части и още.

Как да полирате автомобила си | Съвети от AUTODOC

15K гледания

Публикувано на: 31/03/2022
3 неща, които да знаете, преди да купите летни гуми | Съвети от AUTODOC

3K гледания

Публикувано на: 18/05/2023
Какво да направите, ако лампата Check engine се включи | Съвети от AUTODOC

179K гледания

Публикувано на: 19/08/2020
Проверки на колата, които трябва да направите след зимата | Съвети от AUTODOC

3K гледания

Публикувано на: 23/03/2023
