Важно!

Тази процедура на смяна може да се използва за:
HONDA INSIGHT (ZE_) 1.3 Hybrid (ZE28, ZE2) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

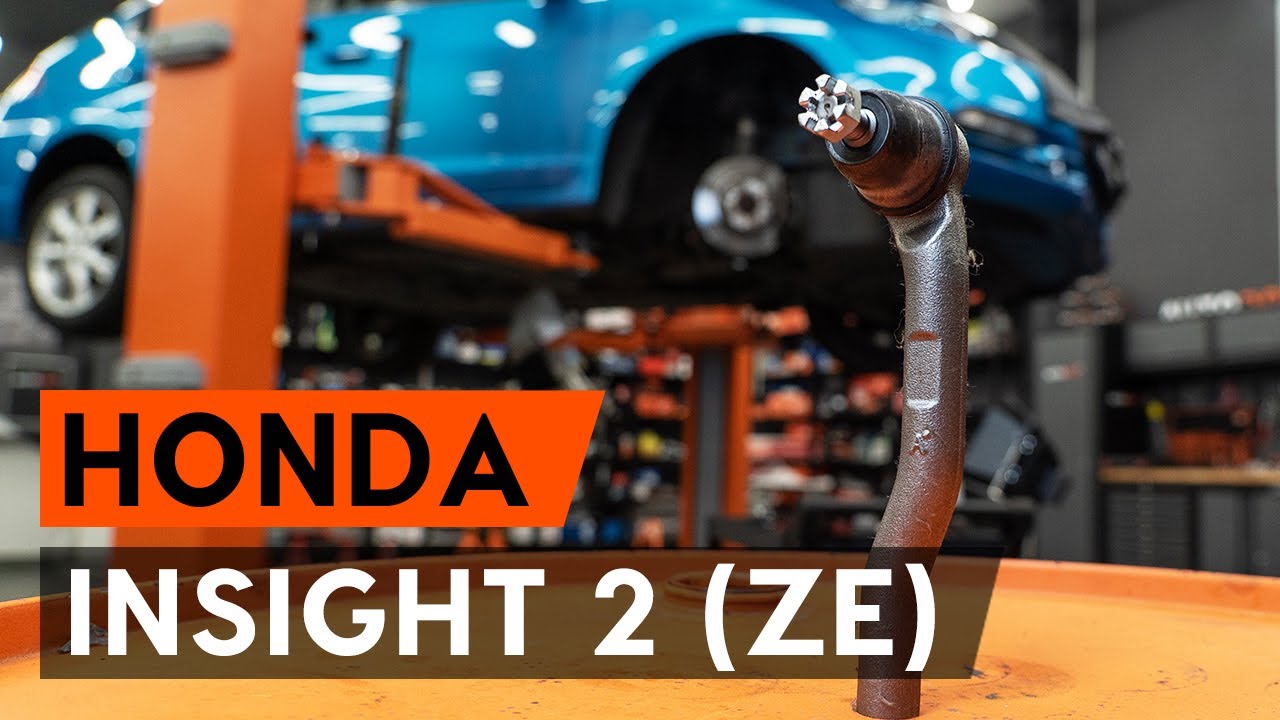

Как да сменим кормилни накрайници на HONDA INSIGHT 2 (ZE) [ИНСТРУКЦИЯ AUTODOC]

Всичките части, които трябва да смениш – Накрайник на напречна кормилна щанга за INSIGHT (ZE_) и други модели HONDA

накрайник на напречна кормилна щанга

напречна кормилна щанга

ремонтен комплект, напречна кормилна щанга

ремонтен комплект, глава (накрайник)на напр.корм. щанга

монтажен комплект, накрайник (глава) на кормилна щанга

Как се сменя накрайник на напречна кормилна щанга на HONDA INSIGHT (ZE_) 1.3 Hybrid (ZE28, ZE2) – съвети за правилно обслужване на колата

накрайник на напречна кормилна щанга за HONDA INSIGHT (ZE_) 1.3 Hybrid (ZE28, ZE2) бензин/ електро (88 K.C.)

Смяна на: кормилен накрайник – Honda Insight ZE2_ZE3 – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №19

                        Гаечен накрайник № 17

                        Дълга ударна вложка №19

                        Тресчотка

                        Динамометричен ключ

                        Клещи с кръгли челюсти

                        Дебеломер

                        Върток

                        Скоба за демонтиране на шарнири

                        Лост тип кози крак

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: кормилен накрайник – Honda Insight ZE2_ZE3. AUTODOC препоръчва:

Сменяйте кормилните накрайници по двойки.
Процедурата по смяна е идентична за левите и десните кормилни накрайници.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: кормилен накрайник – Honda Insight ZE2_ZE3. Препоръчителна последователност от стъпки:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

Смяна на: кормилен накрайник – Honda Insight ZE2_ZE3. Съвет:

За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Снемете шплента, фиксиращ закрепването на накрайника на напречната кормилна щанга. Използвайте лост тип кози крак. Използвайте клещи с кръгли челюсти.
Стъпкa 8

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №17. Използвайте върток.
Стъпкa 9

Отделете кормилния накрайник от шенкела. Използвайте скоба за шарнири.
Стъпкa 10

Измерете и запишете дължината на свободната резба на кормилната щанга или запомнете броя на пълните обороти при демонтажа на детайла, за да запазите ъгъла на сходимост на колелата при монтажа. Използвайте дебеломер.
Стъпкa 11

Разхлабете контрагайката на накрайника към кормилната щанга. Използвайте комбиниран гаечен ключ № 19.
Стъпкa 12

Развийте кормилния накрайник от щангата.
Стъпкa 13

Почистете монтажните места на кормилния накрайник. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Завийте новия кормилен накрайник на кормилната щанга.

Смяна на: кормилен накрайник – Honda Insight ZE2_ZE3. Експертите на AUTODOC препоръчват:

При монтажа на кормилния накрайник, запазете същата дължина на свободната резбова част или същия брой пълни обороти на детайла.
Стъпкa 15

Съединете кормилния накрайник към шенкела.
Стъпкa 16

Завийте крепежната гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 17

Измерете и запишете дължината на свободната резба на кормилната щанга или запомнете броя на пълните обороти при демонтажа на детайла, за да запазите ъгъла на сходимост на колелата при монтажа. Използвайте дебеломер.
Стъпкa 18

Затегнете контрагайката на накрайника. Използвайте комбиниран гаечен ключ № 19. Използвайте динамометричен ключ. Затегнете я с усилие от 44 Nm.
Стъпкa 19

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 43 Nm.
Стъпкa 20

Обработете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте медна грес.
Стъпкa 21

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 22

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:

Смяна на: кормилен накрайник – Honda Insight ZE2_ZE3. След като приложите спрея, изчакайте няколко минути.
Стъпкa 23

Монтирайте колелото.

Смяна на: кормилен накрайник – Honda Insight ZE2_ZE3. Съвет от AUTODOC:

За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 24

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 25

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #19. Използвайте динамометричен ключ. Затегнете я с усилие от 108 Nm.

Смяна на: кормилен накрайник – Honda Insight ZE2_ZE3. Съвет от експертите на AUTODOC:

Проверете и при необходимост регулирайте монтажните ъгли на колелата.
Стъпкa 26

Премахнете криковете и клиновете.
