Препоръчителен интервал за смяна на част от категория спирачен диск : 50000 км

Важно!

Тази процедура на смяна може да се използва за:
MERCEDES-BENZ C-класа Седан (W204) C 180 CDI (204.000), MERCEDES-BENZ C-класа Седан (W204) C 200 CDI (204.001), MERCEDES-BENZ C-класа Седан (W204) C 250 CDI 4-matic (204.082), MERCEDES-BENZ C-класа Седан (W204) C 200 (204.048), MERCEDES-BENZ C-класа Седан (W204) C 200 CDI (204.007, 204.006), MERCEDES-BENZ C-класа Седан (W204) C 180 Kompressor (204.046), MERCEDES-BENZ C-класа Седан (W204) C 200 Kompressor (204.041), MERCEDES-BENZ C-класа Седан (W204) C 230 (204.052), MERCEDES-BENZ C-класа Седан (W204) C 280 (204.054), MERCEDES-BENZ C-класа Седан (W204) C 230 4-matic (204.085), MERCEDES-BENZ C-класа Седан (W204) C 280 4-matic (204.081), MERCEDES-BENZ C-класа Седан (W204) C 180 Kompressor (204.044, 204.045), MERCEDES-BENZ C-класа Седан (W204) C 220 CDI (204.002), MERCEDES-BENZ C-класа Седан (W204) C 250 CGI (204.047), MERCEDES-BENZ C-класа Седан (W204) C 300 (204.054), MERCEDES-BENZ C-класа Седан (W204) C 300 4-matic (204.081), MERCEDES-BENZ C-класа Седан (W204) C 180 CGI (204.049), MERCEDES-BENZ C-класа Седан (W204) C 200 CGI (204.048), MERCEDES-BENZ C-класа Седан (W204) C 220 CDI (204.008), MERCEDES-BENZ C-класа Седан (W204) C 220 CDI 4-matic (204.084), MERCEDES-BENZ C-класа Седан (W204) C 220 CDI (204.002), MERCEDES-BENZ C-класа Седан (W204) C 180 CGI (204.031) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

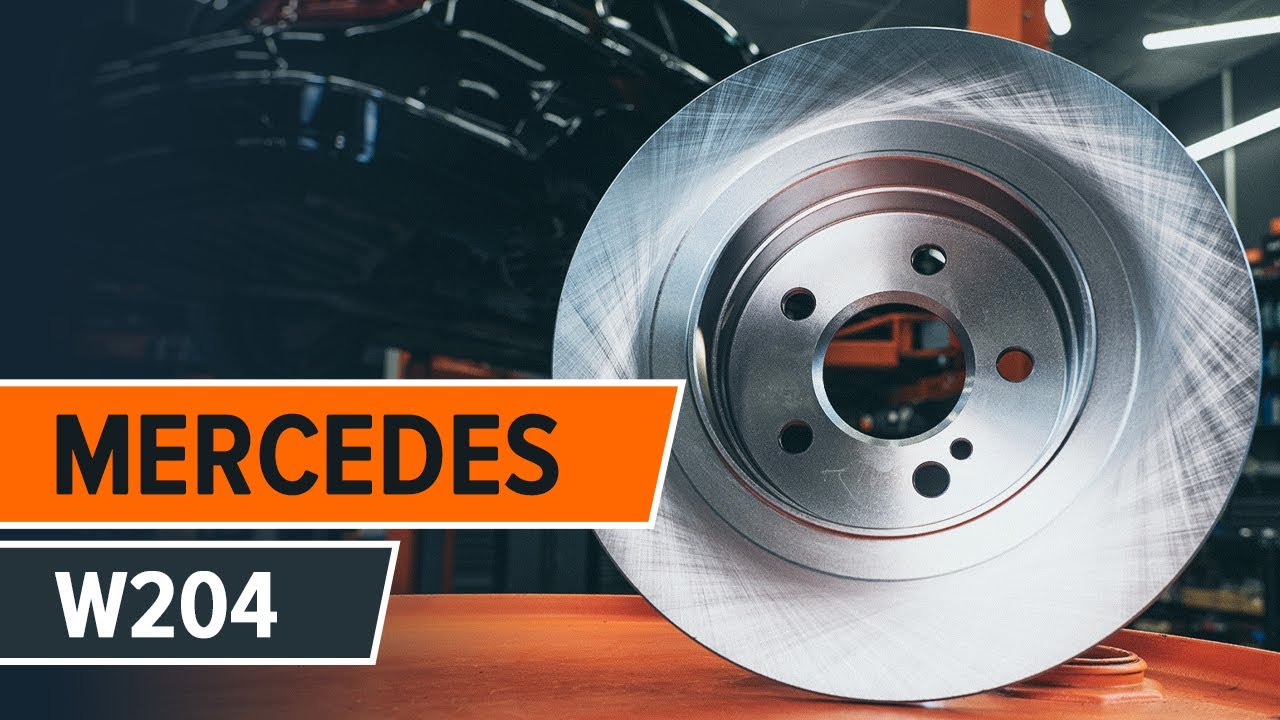

Как да сменим задни спирачни дискове на MERCEDES W204 [AUTODOC УРОК]

Как се сменят задни спирачни дискове на Mercedes W204 – Ръководство за смяна

Всичките части, които трябва да смениш – Спирачен диск за C-класа Седан (W204) и други модели MERCEDES-BENZ

спирачен диск

        спирачен диск за C-класа Седан (W204) дизел (120 K.C.)

        спирачен диск за C-класа Седан (W204) дизел (136 K.C.)

        спирачен диск за C-класа Седан (W204) дизел (204 K.C.)

        спирачен диск за C-класа Седан (W204) бензин (186 K.C.)

        спирачен диск за C-класа Седан (W204) дизел (136 K.C.)

        спирачен диск за C-класа Седан (W204) бензин (156 K.C.)

        спирачен диск за C-класа Седан (W204) бензин (184 K.C.)

        спирачен диск за C-класа Седан (W204) бензин (204 K.C.)

        спирачен диск за C-класа Седан (W204) бензин (231 K.C.)

Смяна на: спирачни дискове – Mercedes W204. Инструментите, които ви трябват:

                        Телена четка

                        Четка за почистване с найлонови косми

                        Спрей WD-40

                        Спрей за електроника

                        Универсален спрей за почистване

                        Спрей за почистване на спирачни апарати

                        Грес против скърцане на спирачки

                        Керамична грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №18

                        Накрайник Torx E10

                        Накрайник Torx T30

                        HEX накрайник №H7

                        Дълга ударна вложка №17

                        Тресчотка

                        Плоска отвертка

                        Ударна отвертка

                        Дълги клещи

                        Инструмент за прибиране на спирачни цилиндри

                        Лост тип кози крак

                        Клин за застопоряване на автомобил

Купи инструменти

AUTODOC препоръчва:

Заменяйте спирачните дискове на автомобила си Mercedes W204 в комплект за съответния мост, независимо от състоянието им. Това ще Ви осигури равномерно спиране.
Процедурата по смяна е еднаква за спирачните дискове на същата ос.
При замяна на спирачните дискове, обезателно заменете и накладките.
Моля, имайте предвид: всичката работа по колата – Mercedes W204 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.

Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 4

Повдигнете автомобила.

Смяна на: спирачни дискове – Mercedes W204. Експертите на AUTODOC препоръчват:
Ако използвате крик, уверете се, че е разположен на плоска повърхност без никакви неравности. Обезателно обезопасете автомобила допълнително с подпорни стойки.
Стъпкa 5

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Mercedes W204
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Откачете конектора на сензора за износване на спирачната накладка. Използвайте дълги клещи.
Стъпкa 8

Почистете крепежните елементи на кабелите на сензора за износване на спирачната накладка. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 9

Развийте крепежните елементи на кабелите на сензора за износване на спирачната накладка. Използвайте Torx E10. Изполвайте тресчотен ключ.
Стъпкa 10

Премахнете крепежния болт.
Стъпкa 11

Откачете кабелите на сензора за износване на спирачната накладка.
Стъпкa 12

Откачете фиксиращата пружина на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 13

Премахнете маншоните на направляващите щифтове на спирачния апарат. Използвайте лост тип кози крак.
Стъпкa 14

Развийте крепежните елементи на спирачния апарат. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 15

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 16

Демонтирайте супорта.

Смяна на: спирачни дискове – Mercedes W204. Експертите на AUTODOC препоръчват:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата.
Стъпкa 17

Демонтирайте спирачните накладки.
Стъпкa 18

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 19

Развийте крепежните елементи на скобата на спирачния апарат. Използвайте комбиниран гаечен ключ № 18.
Стъпкa 20

Премахнете крепежните болтове.
Стъпкa 21

Демонтирайте планката на спирачния апарат.
Стъпкa 22

Почистете крепежния елемент на спирачния диск. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 23

Развийте фиксиращите болтове на спирачния диск. Използвайте Torx T30. Използвайте ударна отвертка.
Стъпкa 24

Премахнете крепежния болт.
Стъпкa 25

Освободете регулиращия механизъм на ръчната спирачка. Използвайте права отвертка.
Стъпкa 26

Демонтирайте спирачния диск.
Стъпкa 27

Почистете главината. Използвайте телена четка. Използвайте универсален почистващ спрей.
Стъпкa 28

Обработете контактната повърхност. Използвайте керамична грес.
Стъпкa 29

Монтирайте спирачния диск.
Стъпкa 30

Монтирайте крепежния болт.
Стъпкa 31

Затегнете фиксиращите болтове на спирачния диск. Използвайте Torx T30. Използвайте динамометричен ключ. Затегнете я с усилие от 10 Nm.
Стъпкa 32

Сложете регулиращия механизъм на ръчната спирачка в правилното положение. Използвайте права отвертка.
Стъпкa 33

Почистете планката на спирачния апарат от прах и замърсявания. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачни дискове – Mercedes W204. След като приложите спрея, изчакайте няколко минути.
Стъпкa 34

Монтирайте планката на спирачния апарат.
Стъпкa 35

Монтирайте крепежните болтове.
Стъпкa 36

Затегнете крепежните елементи на скобата на спирачния апарат. Използвайте комбиниран гаечен ключ № 18. Използвайте динамометричен ключ. Затегнете я с усилие от 115 Nm.
Стъпкa 37

Обработете буталото на спирачния апарат. Използвайте четка за почистване с найлонови косми. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
След като приложите спрея, изчакайте няколко минути.Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 38

Притиснете буталото в спирачния апарат. Използвайте инструмент за прибиране на спирачни цилиндри.
Стъпкa 39

Обработете спирачните накладки в областта, където повърхността им влиза в контакт със скобата на спирачния апарат. Използвайте грес против скърцане за спирачки.

Смяна на: спирачни дискове – Mercedes W204. Експертите на AUTODOC препоръчват:
Убедете се в чистотата на диска преди монтажа на накладките.
Стъпкa 40

Монтирайте спирачните накладки.
Стъпкa 41

Поставете спирачния апарат и го захванете.
Стъпкa 42

Затегнете крепежните елементи на спирачния апарат. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 25 Nm.
Стъпкa 43

Монтирайте маншона на направляващите щифтове на спирачния апарат.
Стъпкa 44

Закрепете кабелите на сензора за износване на спирачната накладка.
Стъпкa 45

Монтирайте крепежния болт.
Стъпкa 46

Затегнете крепежните елементи на кабелите на сензора за износване на спирачната накладка. Използвайте Torx E10. Използвайте динамометричен ключ. Затегнете я с усилие от 8 Nm.
Стъпкa 47

Обработете буксата на датчика за износване на спирачната накладка. Използвайте диелектрична грес.
Стъпкa 48

Закрепете конектора на сензора за износване на спирачната накладка. Поставете стопорната пружина на спирачния супорт.
Стъпкa 49

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте керамична грес.
Стъпкa 50

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 51

Монтирайте колелото.

AUTODOC препоръчва:
Внимание! За да избегнете нараняване, дръжте колелото, докато завивате крепежните болтове на колата. Mercedes W204
Стъпкa 52

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 53

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 130 Nm.
Стъпкa 54

Премахнете криковете и клиновете.

Смяна на: спирачни дискове – Mercedes W204. Експертите на AUTODOC препоръчват:
Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.Проверете нивото на спирачната течност в резервоара и при необходимост, долейте.
Стъпкa 55

Затегнете капачката на резервоара за спирачна течност. Затворете капака на двигателя.
