Важно!

Тази процедура на смяна може да се използва за:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

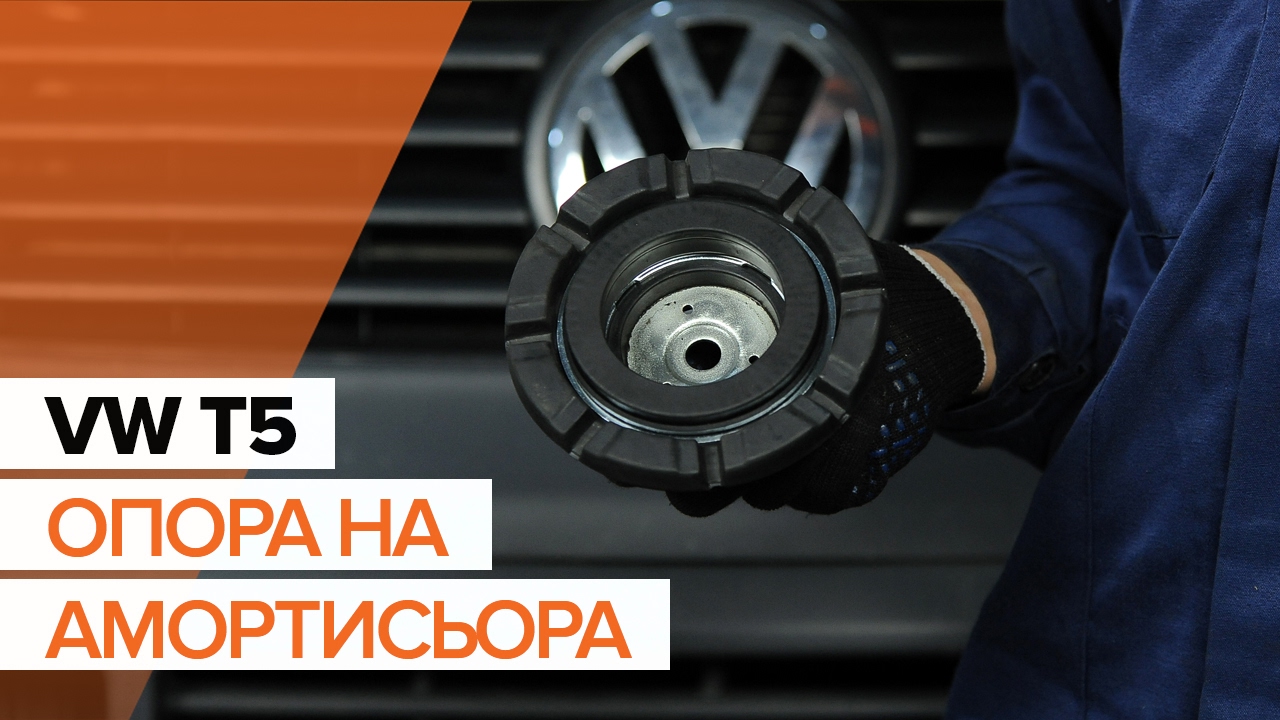

Как да сменим Опора на амортисьора на VOLKSWAGEN T5 ИНСТРУКЦИЯ | AUTODOC

Как се сменя преден тампон макферсон на VW Multivan T5 – Ръководство за смяна

Всичките части, които трябва да смениш – Тампон Макферсон за Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) и други модели VW

тампон на макферсън

        тампон на макферсън за Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) дизел (136 K.C.)

        тампон на макферсън за Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) дизел (136 K.C.)

        тампон на макферсън за Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) бензин (115 K.C.)

        тампон на макферсън за Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) бензин (231 K.C.)

        тампон на макферсън за Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) дизел (130 K.C.)

        тампон на макферсън за Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) дизел (174 K.C.)

        тампон на макферсън за Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) дизел (105 K.C.)

        тампон на макферсън за Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) бензин (235 K.C.)

        тампон на макферсън за Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) бензин (235 K.C.)

Смяна на: тампон макферсон – VW Multivan T5. Списък с нужните инструменти:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Керамична грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №19

                        Комбиниран гаечен ключ №21

                        Гаечен накрайник № 18

                        Гаечен накрайник № 19

                        Гаечен накрайник № 21

                        Гаечен накрайник № 30

                        HEX накрайник №H5

                        HEX накрайник №H7

                        Накрайник Torx T30

                        Дълга ударна вложка №19

                        Тресчотка

                        Плоска Отвертка

                        хидравлична скоба за пружини

                        Лост тип кози крак

                        Плоско длето

                        Чук

                        Избивач

                        Скоба за демонтиране на шарнири

                        Клещи за стягане на еднократни скоби

                        Трансмисионен крик

                        Защитен калъф за калници

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: тампон макферсон – VW Multivan T5. AUTODOC препоръчва:

Двата амортисьора на предното окачване трябва да бъдат сменени едновременно.
Процедурата по смяна е идентична за левия и десния макферсон на предното окачване.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: тампон макферсон – VW Multivan T5. Използвайте следната процедура:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

Смяна на: тампон макферсон – VW Multivan T5. Експертите на AUTODOC препоръчват:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежния елемент на стабилизиращата щанга. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Развийте крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H5. Изполвайте тресчотен ключ.
Стъпкa 8

Снемете биалетката.
Стъпкa 9

Разсъединете кабела и спирачния маркуч от конзолата на амортисьора. Използвайте лост тип кози крак.
Стъпкa 10

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 11

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ.
Стъпкa 12

Отделете кормилния накрайник от шенкела. Използвайте скоба за шарнири.
Стъпкa 13

Почистете крепежните елементи, които свързват шарнира към шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Развийте крепежните елементи на шарнира от шенкела. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 15

Премахнете крепежните болтове.

Стъпкa 16

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте тръбен ключ №30. Изполвайте тресчотен ключ.
Стъпкa 17

Премахнете крепящата гайка.

Стъпкa 18

Премахнете задвижващия вал от шенкела. Използвайте клин. Използвайте чук.
Стъпкa 19

Отсъединете шарнира от шенкела.

Стъпкa 20

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 21

Развийте крепежните елементи свързващи макферсона с шенкела. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 22

Премахнете крепежните болтове.

Стъпкa 23

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 24

Отделете шенкела от амортисьора.
Стъпкa 25

Съединете шарнира към шенкела.
Стъпкa 26

Спуснете автомобила.
Стъпкa 27

Отворете капака на двигателя.
Стъпкa 28

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 29

Откачете конектора на датчика за разход на въздух. Използвайте права отвертка.
Стъпкa 30

Освободете фиксаторите на капака на въздушния филтър.
Стъпкa 31

Откачете скобата на всмукателния маркуч. Използвайте клещи за скоби на маркучи.
Стъпкa 32

Откачете всмукателната тръба от корпуса на въздушния филтър.
Стъпкa 33

Демонтирайте капака на въздушния филтър.
Стъпкa 34

Премахнете въздушния филтър.

Стъпкa 35

Снемете пластмасовата решетка под чистачките.
Стъпкa 36

Развийте монтажните болтове на защитния капак. Използвайте Torx T30. Изполвайте тресчотен ключ.
Стъпкa 37

Премахнете защитния капак.
Стъпкa 38

Премахнете тапата на тампона на макферсона. Използвайте лост тип кози крак.
Стъпкa 39

Почистете горния крепежен елемент на тампона на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 40

Развийте горните крепежни елементи на тампона на макферсона. Използвайте комбиниран гаечен ключ № 21. Използвайте HEX №H7. Изполвайте тресчотен ключ.

AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. VW Multivan T5
Стъпкa 41

Демонтирайте МакФерсона.
Стъпкa 42

Поставете МакФерсона в приспособлението за свиване на пружината.

Смяна на: тампон макферсон – VW Multivan T5. Съвет:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 43

Свийте пружината.
Стъпкa 44

Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 45

Развийте гайката на пръта на амортисьора. Използвайте комбиниран гаечен ключ № 21. Използвайте HEX №H7. Изполвайте тресчотен ключ.
Стъпкa 46

Демонтирайте горната опора на МакФерсона. Използвайте лост тип кози крак.
Стъпкa 47

Демонтирайте маншона и буфера на амортисьора.

Смяна на: тампон макферсон – VW Multivan T5. AUTODOC препоръчва:
Огледайте маншона и буфера на амортисьора. При необходимост ги заменете.
Стъпкa 48

Монтирайте маншона и буфера към амортисьора.
Стъпкa 49

Монтирайте новата горна опора на амортисьора.
Стъпкa 50

Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 80 Nm.
Стъпкa 51

Отпуснете пружината.
Стъпкa 52

Премахнете сглобеният макферсон.

Стъпкa 53

Обработете пръта на макферсона. Използвайте медна грес.
Стъпкa 54

Почистете монтажните места на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 55

Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 56

Завийте горните крепежни елементи на тампона на амортисьора.

Смяна на: тампон макферсон – VW Multivan T5. Съвет от експертите на AUTODOC:
За да избегнете наранявания, придържайте макферсона, когато завивате крепежните болтове.
Стъпкa 57

Стегнете закрепването в горната част на амортисьора. Използвайте комбиниран гаечен ключ № 21. Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 80 Nm.
Стъпкa 58

Сложете тапата на тампона на макферсона.
Стъпкa 59

Монтирайте защитния капак.
Стъпкa 60

Затегнете монтажните болтове на защитния капак. Използвайте Torx T30. Изполвайте тресчотен ключ.
Стъпкa 61

Монтирайте уплътнението на пластмасовата решетка под чистачките.
Стъпкa 62

Монтирайте въздушния филтър.

Стъпкa 63

Поставете капака на въздушния филтър. Стегнете болтовете.
Стъпкa 64

Свържете всмукателната тръба към корпуса на въздушния филтър.

Стъпкa 65

Затегнете скобата на всмукателния маркуч. Използвайте клещи за скоби на маркучи.
Стъпкa 66

Притиснете фиксаторите на капака на въздушния филтър на мястото им.
Стъпкa 67

Включете конектора на датчика за разход на въздух.
Стъпкa 68

Премахнете покривалото на калника.
Стъпкa 69

Затворете капака на двигателя.
Стъпкa 70

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 71

Освободете долния крепежен елемент, свързващ макферсона с шенкела. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 72

Отсъединете шарнира от шенкела.

Стъпкa 73

Монтирайте МакФерсона към шенкела. Използвайте лост тип кози крак. Използвайте чук.
Стъпкa 74

Монтирайте крепежните болтове.

Стъпкa 75

Почистете шпонките на карето на задвижващия вал. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 76

Монтирайте шенкела на полуоската.
Стъпкa 77

Съединете шарнира към шенкела.

Стъпкa 78

Монтирайте крепежните болтове.

Стъпкa 79

Затегнете крепежните елементи, които свързват шарнира към шенкела. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 90 Nm.+45°
Стъпкa 80

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 75 Nm.+180°
Стъпкa 81

Монтирайте закрепването на кабела на датчика на ABS към амортисьора. Закрепете спирачния маркуч към амортисьора.
Стъпкa 82

Монтирайте щангата за напречна устойчивост. Използвайте лост тип кози крак.

Стъпкa 83

Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте комбиниран гаечен ключ № 19. Използвайте HEX №H5. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.+45°
Стъпкa 84

Съединете кормилния накрайник към шенкела.

Стъпкa 85

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.+90°
Стъпкa 86

Монтирайте крепежната гайка.
Стъпкa 87

Затегнете гайката на задвижващия вал. Използвайте тръбен ключ №30. Използвайте динамометричен ключ. Затегнете я с усилие от 200 Nm.
Стъпкa 88

Третирайте всичките съединения на лоста. Обработете крепежните елементи на макферсона. Обработете всички връзки на кормилния накрайник. Обработете всички съединения на биалетката. Използвайте медна грес.
Стъпкa 89

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте керамична грес.
Стъпкa 90

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: тампон макферсон – VW Multivan T5. След като приложите спрея, изчакайте няколко минути.
Стъпкa 91

Монтирайте колелото.

AUTODOC препоръчва:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 92

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #19.
Стъпкa 93

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #19. Използвайте динамометричен ключ. Затегнете я с усилие от 180 Nm.
Стъпкa 94

Премахнете криковете и клиновете.

Този наръчник беше ли полезен?

Моля, оцени този наръчник по петобалната скала. Ако имаш въпроси, свържи се с нас.

Търсите нови гуми?

Разберете какъв размер гуми и джанти са съвместими с VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN).

Разгледайте гумите

Как се сменя преден долен носач на VW Multivan T5 – Ръководство за смяна

Безплатно сваляне
1.86 MB
Как се сменя кормилен накрайник на VW Multivan T5 – Ръководство за смяна

Безплатно сваляне
1.56 MB
Как се сменя предна биалетка на VW Multivan T5 – Ръководство за смяна

Безплатно сваляне
1.25 MB
Как се сменя преден шарнир на VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) – Ръководство за смяна

Безплатно сваляне
1.92 MB
Как се сменят предни спирачни накладки на VW Multivan T5 – Ръководство за смяна

Безплатно сваляне
1.76 MB
Как се сменят задни спирачни накладки на VW Multivan T5 – Ръководство за смяна

Безплатно сваляне
1.8 MB

Как да сменим тампон макферсон

Универсално

Безплатно сваляне
1.04 MB
Как се сменя преден тампон макферсон на VW Golf 4 – Ръководство за смяна

Безплатно сваляне
1.85 MB
Как се сменя заден тампон макферсон на VW Golf 4 – Ръководство за смяна

Безплатно сваляне
1.47 MB
Как се сменя заден тампон макферсон на VW Golf 3 – Ръководство за смяна

Безплатно сваляне
2.2 MB
Как се сменя преден тампон макферсон на VW Golf 6 – Ръководство за смяна

Безплатно сваляне
4.01 MB
Как се сменя преден тампон макферсон на VW Sharan 1 – Ръководство за смяна

Безплатно сваляне
2.7 MB

Твоят профил е твой личен асистент.

Може да следи разходите за колата, да води бордови журнал и график за смяна на части, да запазва бележки и документи.

Инсталирай си приложението AUTODOC CLUB!

Твой личен мениджър за разходи за автомобила, съвети за обслужване, напомняния за предстоящи уговорки и интервали на обслужване, инструкции за самостоятелен ремонт - всичко това на телефона ти.

Сканирай

За да свалиш приложението:

- сканирай QR кода
- сваляне от App Store
- сваляне от Google Play

Какво да направите, ако ремъкът скърца | Съвети от AUTODOC

11K гледания

Публикувано на: 04/03/2021
Топ 6 лайфхакове с WD-40 | Съвети от AUTODOC

6K гледания

Публикувано на: 15/07/2021
Какво да направите, ако лампата Check engine се включи | Съвети от AUTODOC

135K гледания

Публикувано на: 19/08/2020
5 инструмента, които невероятно опростяват ремонтите на автомобили | Съвети от AUTODOC

2K гледания

Публикувано на: 25/01/2024
