Важно!
Тази процедура на смяна може да се използва за:
VW GOLF VI (5K1) 1.6 MultiFuel,
VW GOLF VI (5K1) 2.0 R 4motion,
VW GOLF VI (5K1) 1.2 TSI,
VW GOLF VI (5K1) 2.0 R 4motion,
VW GOLF VI (5K1) 2.0 GTi,
VW GOLF VI (5K1) 2.0 GTi,
VW GOLF VI (5K1) 1.4,
VW GOLF VI (5K1) 1.6,
VW GOLF VI (5K1) 1.4 TSI,
VW GOLF VI (5K1) 1.4 TSI,
VW GOLF VI (5K1) 2.0 TDI,
VW GOLF VI (5K1) 2.0 TDI,
VW GOLF VI (5K1) 2.0 TDI,
VW GOLF VI (5K1) 1.6 BiFuel,
VW GOLF VI (5K1) 2.0 GTi,
VW GOLF VI (5K1) 1.6 TDI,
VW GOLF VI (5K1) 2.0 TDI 4motion,
VW GOLF VI (5K1) 2.0 TDI,
VW GOLF VI (5K1) 1.2 TSI,
VW GOLF VI (5K1) 2.0 R 4motion,
VW GOLF VI (5K1) 1.6 TDI,
VW GOLF VI (5K1) 1.8 TSI
…
Виж още
Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

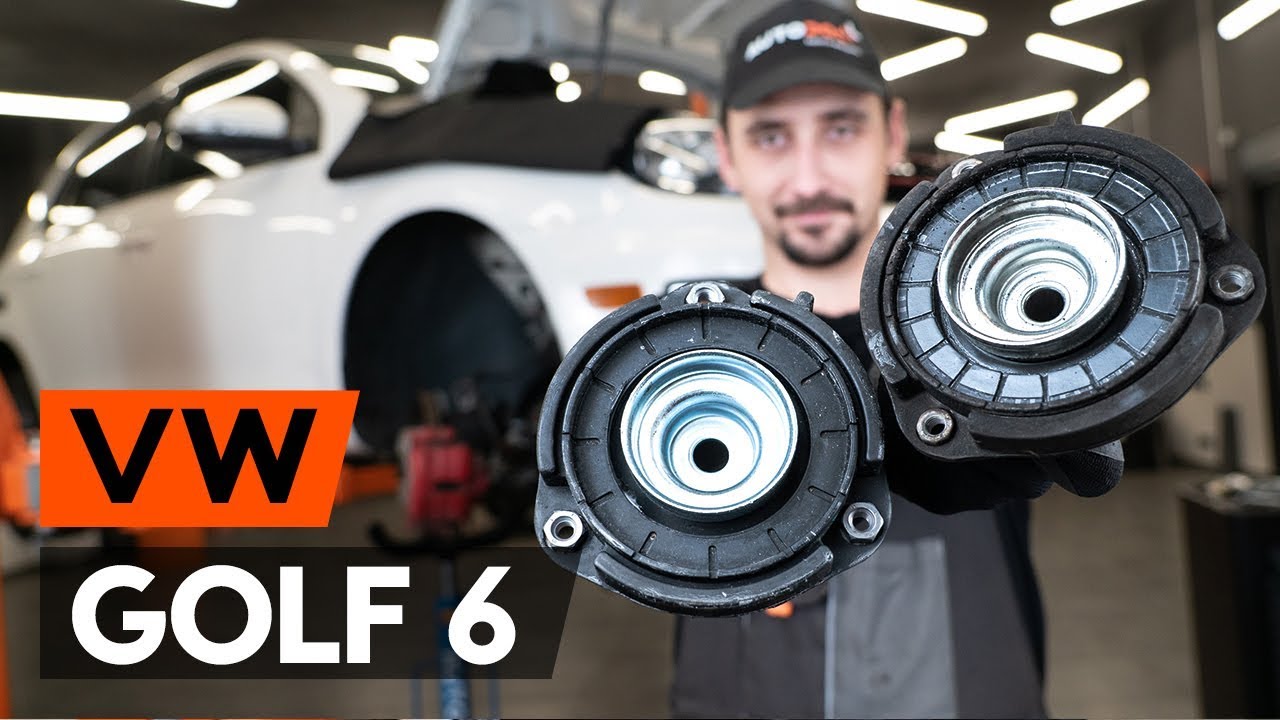

Как да сменим переден тампон макферсон на VW GOLF 6 (5K1) [ИНСТРУКЦИЯ AUTODOC]
Всичките части, които трябва да смениш – Тампон Макферсон за GOLF VI (5K1) и други модели VW
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 14
Отстранете колелото.
Стъпкa 15
Разсъединете кабела и спирачния маркуч от конзолата на амортисьора. Използвайте лост тип кози крак.
Стъпкa 16
Почистете крепежните елементи, които свързват стабилизатора към макферсона и тези, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 17
Развийте гайката и демонтирайте биалетката от амортисьора. Използвайте комбиниран гаечен ключ № 16. Използвайте XZN #6. Изполвайте тресчотен ключ.
Стъпкa 18
Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте Дванадесетостенна вложка за гаечен ключ №24.
Стъпкa 19
Развийте крепежния елемент свързващ шарнира с носача на окачването. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Уверете се, че шенкела не е освободен от натоварване.
Стъпкa 28
Развийте крепежните елементи в горната част на МакФерсона.
AUTODOC препоръчва:
Важно! Дръжте макферсона, докато развивате крепежните болтове. VW Golf 6
Стъпкa 29
Демонтирайте МакФерсона.
Стъпкa 30
Поставете МакФерсона в приспособлението за свиване на пружината.
Смяна на: тампон макферсон – VW Golf 6. Съвет от експертите на AUTODOC:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 31
Свийте пружината.
Стъпкa 32
Почистете крепежния елемент на пръта на амортисьора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 33
Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 34
Демонтирайте опората, маншона и буфера на амортисьора.
Стъпкa 35
Монтирайте новата опора, маншон и отбойник на амортисьора.
Стъпкa 36
Стегнете гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H6. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Смяна на: тампон макферсон – VW Golf 6. Съвет от AUTODOC:
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 37
Отпуснете пружината.
Стъпкa 38
Премахнете сглобеният макферсон.
Стъпкa 39
Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 40
Закрепете горните крепежни елементи на макферсона. Не го затягайте.
AUTODOC препоръчва:
VW Golf 6 – За да предотвратите нараняване, дръжте макферсона, докато завивате крепежните болтове.
Стъпкa 41
Монтирайте и затегнете новия болт на шенкела. Използвайте тръбен ключ №18. Използвайте комбиниран гаечен ключ № 18. Използвайте динамометричен ключ. Затегнете я с усилие от 70 Nm.+90°
AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 42
Премахнете опората под шенкела.
Стъпкa 43
Монтирайте полуоската към главината на колелото.
Стъпкa 44
Прикрепете шарнира към носача.
Стъпкa 45
Стегнете гайката, закрепваща шарнира. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 46
Закрепете биалетката към носача. Използвайте комбиниран гаечен ключ № 16. Използвайте XZN #6. Използвайте динамометричен ключ. Затегнете я с усилие от 65 Nm.
Стъпкa 47
Монтирайте закрепването на кабела на датчика на ABS към амортисьора. Закрепете спирачния маркуч към амортисьора.
Стъпкa 48
Почистете монтажното място на джантата. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 50
Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 51
Спуснете автомобила.
Стъпкa 52
Стегнете закрепването на горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 15 Nm.+90°
AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 53
Монтирайте и прикрепете пластмасовата решетка под чистачките.
Стъпкa 54
Затегнете свързващия болт на задвижващия вал на главината. Използвайте Дванадесетостенна вложка за гаечен ключ №24. Използвайте динамометричен ключ. Затегнете я с усилие от 70 Nm.+90°
AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 55
Монтирайте защитната капачка на лагера на главината.
Стъпкa 56
Затегнете болтовете на джантите в кръстосан ред. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 57
Премахнете криковете и клиновете.
Стъпкa 58
Затворете капака на двигателя.
