Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата. Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 13
Почистете крепежните елементи свързващи шарнира с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14.1
Развийте крепежните елементи на шарнира към шенкела.
Стъпкa 14.2
Използвайте комбиниран гаечен ключ № 19.
Стъпкa 15
Разсъединете долния носач от шенкела. Използвайте чук.
Стъпкa 16
Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте тръбен ключ №27.
Стъпкa 17
Разсъединете долния носач от шенкела. Използвайте лост тип кози крак.
Стъпкa 18
Премахнете крепежния болт.
Стъпкa 19
Отстранете задвижващия вал.
Стъпкa 20
Почистете крепежните елементи на биалетката. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 21.1
Развийте гайката и демонтирайте биалетката от амортисьора.
Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 25
Снемете пластмасовата решетка под чистачките.
Стъпкa 26
Повдигнете пластмасовата решетка под чистачките.
Стъпкa 27
Почистете крепежните елементи на горния тампон на макферсона. Използвайте спрей WD-40.
Стъпкa 28
Развийте крепежните елементи в горната част на опората на МакФерсона. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
AUTODOC препоръчва:
VW Golf 5 – за да предотвратите нараняване, дръжте макферсона, докато развивате крепежните болтове.
Стъпкa 29
Демонтирайте МакФерсона.
Стъпкa 30
Поставете МакФерсона в приспособлението за свиване на пружината.
Смяна на: тампон макферсон – VW Golf 5. Съвет:
Обърнете внимание, че при използване на приспособление за свиване на пружината, витките й трябва да са надеждно захванати, свивайки я от двете страни.Убедете се в правилното положение на пружината във фиксатора.Убедете се, че витките на пружината са влезли плътно в заключващите хватки.
Стъпкa 31
Свийте пружината.
Стъпкa 32
Обработете пръта на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 33
Развийте гайката на пръта на амортисьора. Използвайте тръбен ключ №21. Използвайте HEX №H6. Изполвайте тресчотен ключ.
Стъпкa 34
Демонтирайте горната опора на МакФерсона.
Стъпкa 35
Почистете монтажното място на тампона на макферсона. Използвайте телена четка. Използвайте спрей WD-40.
Смяна на: тампон макферсон – VW Golf 5. Съвет от AUTODOC:
Огледайте маншона и буфера на амортисьора. При необходимост ги заменете.
Стъпкa 36

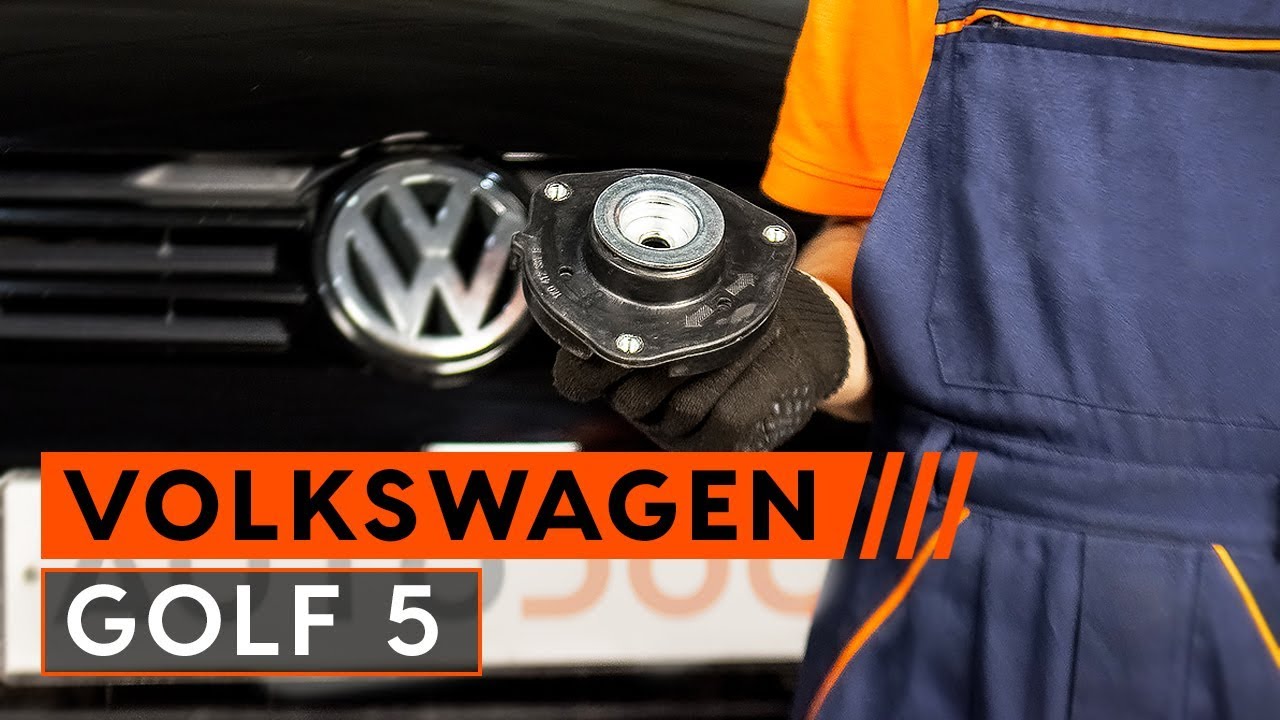

Поставете новия тампон на амортисьора.
Стъпкa 37
Стегнете гайката на пръта на амортисьора. Използвайте HEX №H6. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Уверете се, че пружината е правилно разположена. Не допускайте разместването ѝ.
Стъпкa 38
Отпуснете пружината.
Стъпкa 39
Премахнете сглобеният макферсон.
Стъпкa 40
Поставете амортисьора с пружината в нишата на колелото.
Стъпкa 41
Завийте крепежните елементи в горната част на опората на МакФерсона. Не го затягайте.
AUTODOC препоръчва:
Важно! Дръжте макферсона, докато завивате крепежните болтове. VW Golf 5.
Стъпкa 42
Стегнете закрепването в горната част на амортисьора. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 15 Nm.+90°
AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 43
Монтирайте и прикрепете пластмасовата решетка под чистачките.
Стъпкa 44
Монтирайте уплътнението на пластмасовата решетка под чистачките.
Стъпкa 45
Премахнете покривалото на калника.
Стъпкa 46
Затворете капака на двигателя.
Стъпкa 47
Повдигнете предната част на автомобила и го подпрете.
Стъпкa 48
Монтирайте полуоската към главината на колелото.
Стъпкa 49
Съединете долния носач към шенкела.
Стъпкa 50
Стегнете закрепването на шарнирния болт. Използвайте комбиниран гаечен ключ № 19. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 51
Монтирайте крепежния болт.
Стъпкa 52
Затегнете свързващия болт на задвижващия вал на главината. Използвайте тръбен ключ №27. Използвайте динамометричен ключ. Затегнете я с усилие от 200 Nm.
Стъпкa 53
Монтирайте щангата за напречна устойчивост. Затегнете крепежния елемент, който свързва стабилизатора с макферсона. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 54.1
Поставете спирачния апарат и го захванете.
Стъпкa 54.2
Използвайте HEX №H7. Използвайте динамометричен ключ. Затегнете я с усилие от 30 Nm.
Стъпкa 55
Монтирайте маншона на направляващите щифтове на спирачния апарат.
Стъпкa 56
Съединете кабела и спирачния маркуч към конзолата на шенкела.
Стъпкa 57
Съединете кормилния накрайник към шенкела.
Стъпкa 58
Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 20 Nm.+90°
AUTODOC препоръчва:
Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 59
Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 60
Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.
AUTODOC препоръчва:
Смяна на: тампон макферсон – VW Golf 5. След като приложите спрея, изчакайте няколко минути.
Стъпкa 61
Монтирайте колелото.
Смяна на: тампон макферсон – VW Golf 5. Съвет от експертите на AUTODOC:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 62
Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 63
Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 64
Премахнете криковете и клиновете.
