Важно!

Тази процедура на смяна може да се използва за:
TOYOTA Yaris Хечбек (_P9_) 1.3 VVT-i (NCP90_), TOYOTA Yaris Хечбек (_P9_) 1.33 VVT-i (NSP90_), TOYOTA Yaris Хечбек (_P9_) 1.0 VVT-i (KSP90_), TOYOTA Yaris Хечбек (_P9_) 1.4 D-4D (NLP90_), TOYOTA Yaris Хечбек (_P9_) 1.8 VVTi (ZSP90_), TOYOTA Yaris Хечбек (_P9_) 1.5 (NCP91_), TOYOTA Yaris Хечбек (_P9_) 1.33 VVT-i (NSP90_), TOYOTA Yaris Хечбек (_P9_) 1.0 GPL (KSP90_), TOYOTA Yaris Хечбек (_P9_) 1.3 VVT-i (SCP90_) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

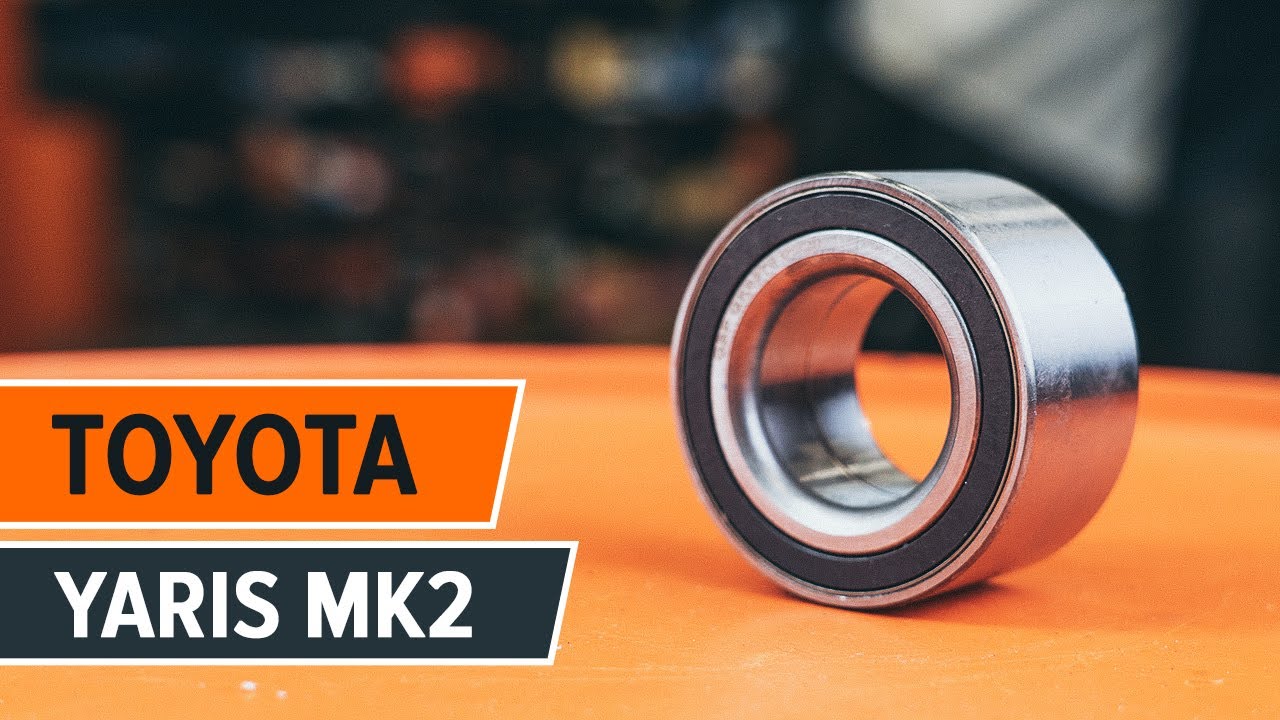

Как да сменим преден лагер на главината на TOYOTA YARIS Mk2 [AUTODOC УРОК]

Как се сменя преден лагер главина на Toyota Yaris Mk2 – Ръководство за смяна

Всичките части, които трябва да смениш – Колесен лагер за Yaris Хечбек (_P9_) и други модели TOYOTA

Алтернативни продукти

комплект колесен лагер

QWB1359 QUINTON HAZELL Комплект колесен лагер

47,67 BGN

Магазин

200996 A.B.S. Комплект колесен лагер

53,94 BGN

Магазин

981824 OPTIMAL Комплект колесен лагер

64,13 BGN

Магазин

754536 NK Комплект колесен лагер

70,09 BGN

Магазин

KK-12001 JAPANPARTS Комплект колесен лагер

87,39 BGN

Магазин

VKBA 6878 SKF Комплект колесен лагер

94,72 BGN

Магазин

R169.75 SNR Комплект колесен лагер

98,32 BGN

Магазин

SKWB-0180223 STARK Комплект колесен лагер

106,66 BGN

Магазин

30712 FEBI BILSTEIN Колесен лагер

126,31 BGN

Магазин

J4702058 HERTH+BUSS JAKOPARTS Комплект колесен лагер

136,91 BGN

Магазин

Смяна на: лагер главина – Toyota Yaris Mk2. Инструментите, които ще ви трябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Керамична грес

                      Медна грес

                      Динамометричен ключ

                      Комбиниран гаечен ключ №19

                      Гаечен накрайник № 10

                      Гаечен накрайник № 17

                      Гаечен накрайник № 19

                      Дванадесетостенна вложка № 30

                      Накрайник Torx T30

                      Дълга ударна вложка №21

                      Скоба за демонтиране на шарнири

                      Скоба за сепаратор за лагери

                      Тресчотка

                      Плоско длето

                      Зегер клещи

                      Върток

                      Чук

                      Комплект дорници за втулки и лагери

                      Лост тип кози крак

Купи инструменти

AUTODOC препоръчва:

Не използвайте повторно лагерния възел на Вашия автомобил Toyota Yaris Mk2.
Процедурата по смяна на главина на колелото е идентична за двете колела на една и съща ос.
Моля, имайте предвид: всичката работа по колата – Toyota Yaris Mk2 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.

Стъпкa 3

Разхлабете крепежните елементи на задвижващия вал. Използвайте 12-стенна вложка № 30. Използвайте върток.
Стъпкa 4

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 5

Повдигнете автомобила.

Смяна на: лагер главина – Toyota Yaris Mk2. Професионалистите препоръчват:
Ако използвате крик, уверете се, че е разположен на плоска повърхност без никакви неравности. Обезателно обезопасете автомобила допълнително с подпорни стойки.
Стъпкa 6

Развийте болтовете на колелото.

AUTODOC препоръчва:
Важно! Дръжте колелото, докато развивате крепежните болтове. Toyota Yaris Mk2
Стъпкa 7

Отстранете колелото.
Стъпкa 8

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 9

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 10

Премахнете шплинта, който закрепва крепежния елемент свързващ кормилния накрайник към шенкела. Използвайте лост тип кози крак.
Стъпкa 11

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 12

Отделете кормилния накрайник от шенкела. Използвайте скоба за шарнири.
Стъпкa 13

Почистете крепежния елемент на ABS сензора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 14

Развийте крепежния елемент на ABS сензора. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 15

Премахнете крепежния болт.
Стъпкa 16

Откачете ABS сензора. Използвайте лост тип кози крак.
Стъпкa 17

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте 12-стенна вложка № 30. Изполвайте тресчотен ключ.
Стъпкa 18

Почистете крепежните елементи свързващи шарнира с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 19

Премахнете шплинта, който закрепва крепежния елемент свързващ шарнира към шенкела. Използвайте лост тип кози крак.
Стъпкa 20

Развийте крепежните елементи на шарнира към шенкела. Използвайте комбиниран гаечен ключ № 19.
Стъпкa 21

Премахнете крепящата гайка.
Стъпкa 22

Отсъединете шарнира от шенкела. Използвайте скоба за шарнири.
Стъпкa 23

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 24

Развийте крепежните елементи на скобата на спирачния апарат. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 25

Премахнете крепежните болтове.

Стъпкa 26

Премахнете спирачният апарат заедно със скобата му.

Смяна на: лагер главина – Toyota Yaris Mk2. Съвет от експертите на AUTODOC:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата.Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 27

Демонтирайте спирачния диск.
Стъпкa 28

Почистете крепежните елементи, които свързват макферсона с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 29

Развийте крепежните елементи свързващи макферсона с шенкела. Използвайте комбиниран гаечен ключ № 19. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 30

Премахнете крепежните болтове.
Стъпкa 31

Премахнете задвижващия вал от шенкела.

AUTODOC препоръчва:
Уверете се, че задвижващия вал не е в увиснало състояние (когато колата е повдигната с крик).
Стъпкa 32

Отделете шенкела от амортисьора.
Стъпкa 33

Премахнете шенкела, заедно с главината.
Стъпкa 34

Почистете монтажните места на макферсона. Почистете шпонките на карето на задвижващия вал. Почистете крепежните елементи свързващи шарнира с шенкела. Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 35

Развийте крепежния елемент на предпазителя на спирачния диск. Използвайте Torx T30.
Стъпкa 36

Премахнете главината от шенкела. Използвайте комплект дорници за втулки и лагери.
Стъпкa 37

Премахнете предпазителя на спирачния диск.
Стъпкa 38

Почистете задържащия пръстен на лагера на главината на колелото. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 39

Премахнете стопорния пръстен на лагера на главината на колелото. Използвайте зегер клещи.
Стъпкa 40

Демонтирайте вътрешния пръстен на лагера, който е останал в главината. Използвайте комплект дорници за втулки и лагери. Използвайте скоба за сепаратор за лагери.
Стъпкa 41

Демонтирайте чрез пресоване лагера на главината. Използвайте комплект дорници за втулки и лагери.
Стъпкa 42

Почистете монтажното място на лагера на главината. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 43

Набийте новия лагер в шенкела. Използвайте комплект дорници за втулки и лагери.

Смяна на: лагер главина – Toyota Yaris Mk2. AUTODOC препоръчва:
Проверете дали лагера на главината на колелото е в правилно положение. Не позволявайте разместването му. Спрете да притискате повърхността на лагера незабавно след като бъде поставен на монтажното му място.
Стъпкa 44

Монтирайте стопорния пръстен на лагера на главината на колелото. Използвайте зегер клещи.
Стъпкa 45

Монтирайте предпазителя на спирачния диск.

Стъпкa 46

Завийте предпазителя на спирачния диск. Използвайте Torx T30.
Стъпкa 47

Монтирайте главината на шенкела. Използвайте комплект дорници за втулки и лагери.

Смяна на: лагер главина – Toyota Yaris Mk2. Експертите на AUTODOC препоръчват:
Уверете се, че главината е разположена правилно. Избягвайте всякакви отклонения.
Стъпкa 48

Монтирайте шенкела заедно с главината.

Стъпкa 49

Монтирайте МакФерсона към шенкела.
Стъпкa 50

Монтирайте крепежните болтове.
Стъпкa 51

Монтирайте шенкела на полуоската.
Стъпкa 52

Съединете шарнирния болт към шенкела.
Стъпкa 53

Монтирайте крепежната гайка.
Стъпкa 54

Завийте крепежния елемент, който свързва макферсона към шенкела. Използвайте комбиниран гаечен ключ № 19. Използвайте тръбен ключ №19. Изполвайте тресчотен ключ.
Стъпкa 55

Завийте крепежния елемент свързващ шарнира с шенкела. Използвайте комбиниран гаечен ключ № 19.
Стъпкa 56

Затегнете крепежния елемент свързващ шарнира към носача. Използвайте комбиниран гаечен ключ № 19. Използвайте динамометричен ключ. Затегнете я с усилие от 65 Nm.
Стъпкa 57

Монтирайте шплинта, който закрепва крепежния елемент свързващ кормилния накрайник към шенкела.
Стъпкa 58

Обработете крепежния елемент на шарнира. Използвайте медна грес.

Стъпкa 59

Съединете кормилния накрайник към шенкела.
Стъпкa 60

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 49 Nm.
Стъпкa 61

Монтирайте шплинта, който закрепва крепежния елемент свързващ шарнира към шенкела. Използвайте лост тип кози крак.
Стъпкa 62

Обработете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте медна грес.

Стъпкa 63

Свържете ABS сензора.
Стъпкa 64

Монтирайте крепежния болт.
Стъпкa 65

Затегнете крепежния елемент, който свързва ABS сензора към шенкела. Използвайте тръбен ключ №10. Използвайте динамометричен ключ. Затегнете я с усилие от 8 Nm.
Стъпкa 66

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте комбиниран гаечен ключ № 19. Използвайте тръбен ключ №19. Използвайте динамометричен ключ. Затегнете я с усилие от 164 Nm.
Стъпкa 67

Почистете главината. Използвайте телена четка.

Стъпкa 68

Обработете контактната повърхност. Използвайте керамична грес.
Стъпкa 69

Монтирайте спирачния диск.
Стъпкa 70

Монтирайте спирачният апарат заедно със скобата му.
Стъпкa 71

Монтирайте крепежните болтове.
Стъпкa 72

Затегнете крепежните елементи на скобата на спирачния апарат. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 107 Nm.
Стъпкa 73

Почистете монтажното място на джантата. Използвайте телена четка.
Стъпкa 74

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте керамична грес.
Стъпкa 75

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: лагер главина – Toyota Yaris Mk2. След като приложите спрея, изчакайте няколко минути.
Стъпкa 76

Затегнете гайката на задвижващия вал. Използвайте 12-стенна вложка № 30. Използвайте динамометричен ключ. Затегнете я с усилие от 216 Nm.
Стъпкa 77

Завинтете крепежния елемент на задвижващия вал. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 78

Монтирайте колелото.

Смяна на: лагер главина – Toyota Yaris Mk2. Съвет от експертите на AUTODOC:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 79

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #21.
Стъпкa 80

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #21. Използвайте динамометричен ключ. Затегнете я с усилие от 103 Nm.
Стъпкa 81

Премахнете криковете и клиновете.

AUTODOC препоръчва:
Без да палите двигателя, натиснете няколко пъти педала на спирачките, докато не усетите значително съпротивление.Проверете нивото на спирачната течност в резервоара и при необходимост, долейте.
Стъпкa 82

Затегнете капачката на резервоара за спирачна течност. Затворете капака на двигателя.
