Важно!

Тази процедура на смяна може да се използва за:
RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V (BR02, BR0J, BR11, CR02, CR0J, CR11), RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V (BR0R, BR1D, BR1L, CR0R), RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.6 16V (BR09, BR0T, CR09, CR0T), RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.6 16V (BR05, BR0B, BR0Y, BR15, BR1J, BR1M, BR1Y, CR0B,..., RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.4 16V, RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.5 dCi (C/BR0G, C/BR1G), RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.5 dCi (BR17, CR17), RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V (BR0P, CR0P), RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 (BR01, BR03, BR0E, CR0E), RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V Hi-Flex (BR1U, CR1U), RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.6 16V GT (BR10, CR10), RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 Ethanol (CR1U, BR1U) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

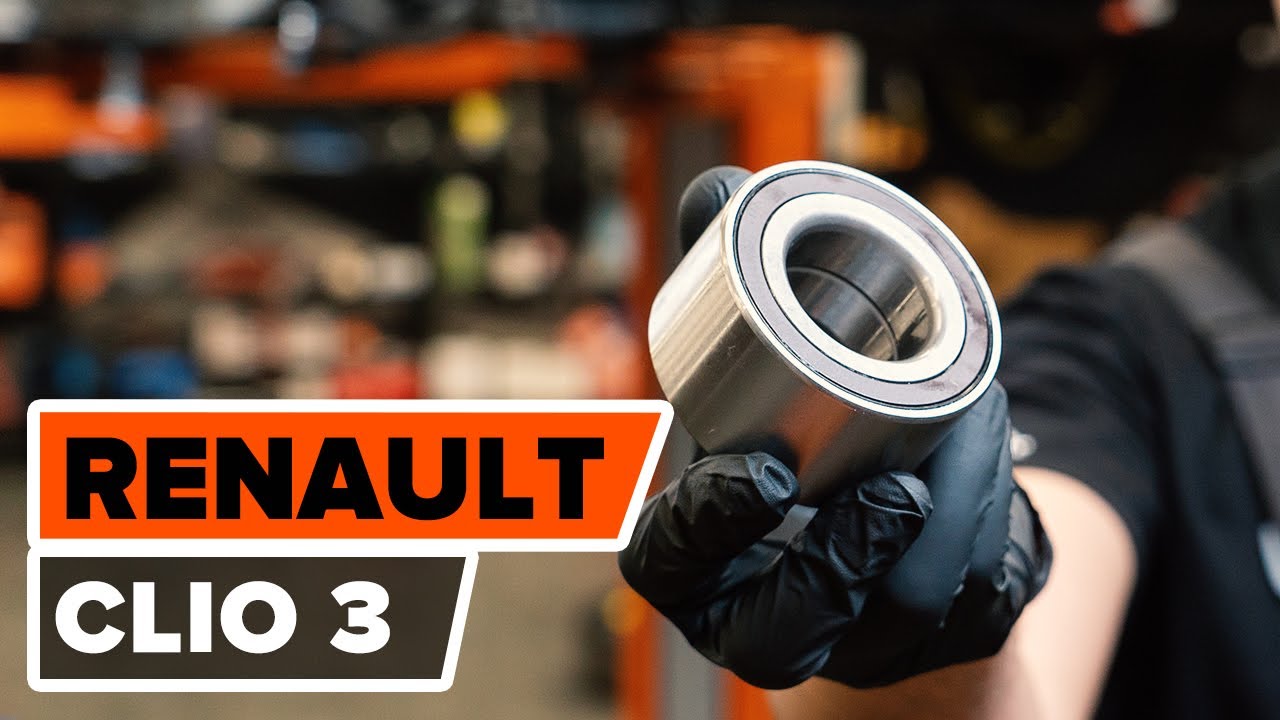

Как да сменим предни лагер главина на RENAULT CLIO 3 [ИНСТРУКЦИЯ AUTODOC]

Как се сменя преден лагер главина на Renault Clio 3 – Ръководство за смяна

Всичките части, които трябва да смениш – Колесен лагер за Clio III Хечбек (BR0/1, CR0/1) и други модели RENAULT

комплект колесен лагер

колесен лагер

капачка, лагер на колелото

        комплект колесен лагер за RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V бензин (103 K.C.)

        комплект колесен лагер за RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V (BR02, BR0J, BR11, CR02, CR0J, CR11) бензин (75 K.C.)

        комплект колесен лагер за RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V бензин (78 K.C.)

        комплект колесен лагер за RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.2 16V (BR0R, BR1D, BR1L, CR0R) бензин (65 K.C.)

        комплект колесен лагер за RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.6 16V (BR09, BR0T, CR09, CR0T) бензин (88 K.C.)

        комплект колесен лагер за RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.6 16V (BR05, BR0B, BR0Y, BR15, BR1J, BR1M, BR1Y, CR0B,... бензин (112 K.C.)

        комплект колесен лагер за RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.4 16V бензин (98 K.C.)

        комплект колесен лагер за RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.5 dCi (C/BR0G, C/BR1G) дизел (68 K.C.)

        комплект колесен лагер за RENAULT Clio III Хечбек (BR0/1, CR0/1) 1.5 dCi (BR17, CR17) дизел (86 K.C.)

Смяна на: лагер главина – Renault Clio 3. Списък с нужните инструменти:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Динамометричен ключ

                        Комбиниран гаечен ключ №16

                        Комбиниран гаечен ключ №18

                        Накрайник Torx T30

                        Гаечен накрайник № 10

                        Гаечен накрайник № 16

                        Гаечен накрайник № 17

                        Гаечен накрайник № 18

                        Гаечен накрайник № 30

                        Дълга ударна вложка №17

                        Комплект дорници за втулки и лагери

                        Тресчотка

                        Върток

                        Чук

                        Избивач

                        Плоско длето

                        Плоска Отвертка

                        Зегер клещи

                        Клещи за демонтаж на щипки.

                        Скоба за вадене на зъбни колела с три рамена.

                        Скоба за демонтиране на шарнири

                        Скоба за сепаратор за лагери

                        Менгеме

                        Лост тип кози крак

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: лагер главина – Renault Clio 3. Съвет от експертите на AUTODOC:

Не използвайте повторно лагерния възел на Вашия автомобил Renault Clio 3.
Процедурата по смяна на главина на колелото е идентична за двете колела на една и съща ос.
Моля, имайте предвид: всичката работа по колата – Renault Clio 3 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.

Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Почистете крепежния елемент на задвижващия вал. Използвайте спрей WD-40.
Стъпкa 4

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте тръбен ключ №30. Използвайте върток.
Стъпкa 5

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 6

Развийте болтовете на колелото.

AUTODOC препоръчва:
Внимание! За да предотвратите нараняване, дръжте колелото, докато развивате крепежните болтове. Renault Clio 3
Стъпкa 7

Отстранете колелото.
Стъпкa 8

Разсъединете кабела на датчика на ABS. Използвайте лост тип кози крак.
Стъпкa 9

Развийте закрепването на скобата на спирачния маркуч към амортисьора. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 10

Отсъединете конзолата за закрепване на спирачния маркуч.
Стъпкa 11

Разделете спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 12

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 13

Развийте крепежните елементи на планката на спирачния апарат. Използвайте тръбен ключ №18. Използвайте върток.
Стъпкa 14

Премахнете спирачният апарат заедно със скобата му.

Смяна на: лагер главина – Renault Clio 3. Експертите на AUTODOC препоръчват:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата.
Стъпкa 15

Почистете крепежните елементи на спирачния диск. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 16

Развийте фиксиращите болтове на спирачния диск. Използвайте Torx T30. Изполвайте тресчотен ключ.
Стъпкa 17

Демонтирайте спирачния диск.
Стъпкa 18

Премахнете подкалника. Използвайте клещи за демонтаж на щипки.
Стъпкa 19

Разсъединете кабела на датчика на ABS. Използвайте клещи за демонтаж на щипки.
Стъпкa 20

Откачете конектора на ABS сензора.
Стъпкa 21

Почистeте всичките съединения на лоста. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 22

Развийте крепежните елементи на шарнира към шенкела. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Използвайте върток.
Стъпкa 23

Премахнете крепежния болт.
Стъпкa 24

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 25

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 26

Отделете кормилния накрайник от шенкела. Използвайте скоба за шарнири.
Стъпкa 27

Развийте крепежния елемент, който свързва задвижващия вал с главината на колелото. Използвайте тръбен ключ №30. Изполвайте тресчотен ключ.
Стъпкa 28

Развийте долния крепежен елемент, свързващ макферсона с шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 29

Освободете крепежния елемент, който свързва шарнира на носача към шенкела. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 30

Отсъединете шарнира от шенкела. Използвайте лост тип кози крак.
Стъпкa 31

Премахнете задвижващия вал от шенкела.

Смяна на: лагер главина – Renault Clio 3. AUTODOC препоръчва:
Уверете се, че задвижващия вал не е в увиснало състояние (когато колата е повдигната с крик).
Стъпкa 32

Премахнете крепежните болтове.
Стъпкa 33

Отделете шенкела от амортисьора.
Стъпкa 34

Демонтирайте шенкела, заедно с главината.

Стъпкa 35

Захванете с менгеме главината на колелото, заедно с лагера.
Стъпкa 36

Почистете крепежния елемент на ABS сензора. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 37

Изключете датчика на ABS. Използвайте права отвертка.
Стъпкa 38

Демонтирайте главината от шенкела. Използвайте клин. Използвайте чук.
Стъпкa 39

Издърпайте вътрешния пръстен от главината на колелото. Използвайте скоба за вадене на зъбни колела с три рамена. Използвайте скоба за сепаратор за лагери.
Стъпкa 40

Почистете задържащия пръстен на лагера на главината на колелото. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 41

Премахнете стопорния пръстен на лагера на главината на колелото. Използвайте зегер клещи. Използвайте права отвертка.
Стъпкa 42

Почистете монтажното място на лагера на главината. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 43

Освободете менгемето и извадете главината на колелото, заедно с лагера.

Стъпкa 44

Избийте лагера на главината на колелото. Използвайте комплект дорници за втулки и лагери.
Стъпкa 45

Почистете монтажното място на лагера на главината. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 46

Набийте новия лагер в шенкела. Използвайте комплект дорници за втулки и лагери.

Смяна на: лагер главина – Renault Clio 3. Съвет от AUTODOC:
Проверете дали лагера на главината на колелото е в правилно положение. Не позволявайте разместването му. Спрете да притискате повърхността на лагера незабавно след като бъде поставен на монтажното му място.
Стъпкa 47

Монтирайте стопорния пръстен на лагера на главината на колелото. Използвайте зегер клещи.
Стъпкa 48

Обработете крепежните елементи на лагера на главината на колелото. Използвайте спрей WD-40.
Стъпкa 49

Монтирайте главината на шенкела. Използвайте комплект дорници за втулки и лагери.
Стъпкa 50

Монтирайте шенкела с поставената главина.

Стъпкa 51

Включете датчика на ABS.
Стъпкa 52

Монтирайте МакФерсона към шенкела.
Стъпкa 53

Монтирайте крепежните болтове.
Стъпкa 54

Обработете направляващите шпонки на карето на полуос. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 55

Монтирайте задвижващия вал.
Стъпкa 56

Съединете шарнирния болт към шенкела.
Стъпкa 57

Монтирайте крепежния болт.
Стъпкa 58

Завийте крепежните елементи на шарнира. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Използвайте върток.
Стъпкa 59

Съединете кормилния накрайник към шенкела.
Стъпкa 60

Завийте крепежната гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №17. Изполвайте тресчотен ключ.
Стъпкa 61

Затегнете долните крепежни елементи на макферсона за шенкела. Използвайте комбиниран гаечен ключ № 18. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 105 Nm.
Стъпкa 62

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №17. Използвайте динамометричен ключ. Затегнете я с усилие от 35 Nm.
Стъпкa 63

Стегнете закрепването на шарнирния болт. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 60 Nm.
Стъпкa 64

Завийте гайката на полуоската. Използвайте тръбен ключ №30. Изполвайте тресчотен ключ.
Стъпкa 65

Почистете главината. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 66

Монтирайте спирачния диск.
Стъпкa 67

Затегнете фиксиращите болтове на спирачния диск. Използвайте Torx T30. Използвайте динамометричен ключ. Затегнете я с усилие от 9 Nm.
Стъпкa 68

Монтирайте спирачният апарат заедно със скобата му.
Стъпкa 69

Стегнете болтовете на планката на спирачния апарат. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 105 Nm.
Стъпкa 70

Захванете закрепващата конзола на спирачния маркуч.
Стъпкa 71

Стегнете закрепването на скобата на спирачния маркуч към амортисьора. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 72

Съединете кабела на датичка на ABS.
Стъпкa 73

Закрепете конектора на ABS сензора.
Стъпкa 74

Монтирайте подкалника на монтажното му място.
Стъпкa 75

Обработете крепежните елементи на макферсона. Обработете крепежните елементи на шарнира. Обработете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте медна грес.

Стъпкa 76

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 77

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: лагер главина – Renault Clio 3. След като приложите спрея, изчакайте няколко минути.
Стъпкa 78

Монтирайте колелото.

Смяна на: лагер главина – Renault Clio 3. Експертите на AUTODOC препоръчват:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 79

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 80

Спуснете автомобила.
Стъпкa 81

Затегнете гайката на задвижващия вал. Използвайте тръбен ключ №30. Използвайте динамометричен ключ. Затегнете я с усилие от 280 Nm.
Стъпкa 82

Затегнете болтовете на джантите в кръстосан ред. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 105 Nm.
Стъпкa 83

Премахнете криковете и клиновете.
