Важно!

Тази процедура на смяна може да се използва за:
AUDI A4 Avant (8ED, B7) 3.0, AUDI A4 Avant (8ED, B7) RS4 quattro, AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 2.7 TDi, AUDI A4 Avant (8ED, B7) 2.0 TFSI quattro, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.7 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 3.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 3.0 quattro, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 1.6, AUDI A4 Avant (8ED, B7) 2.0, AUDI A4 Avant (8ED, B7) 1.8 T, AUDI A4 Avant (8ED, B7) 1.8 T quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 2.0 TFSI quattro, AUDI A4 Avant (8ED, B7) 3.2 FSI, AUDI A4 Avant (8ED, B7) 3.2 FSI quattro, AUDI A4 Avant (8ED, B7) 1.9 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI 16V, AUDI A4 Avant (8ED, B7) 2.5 TDI, AUDI A4 Avant (8ED, B7) 3.0 TDI quattro … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

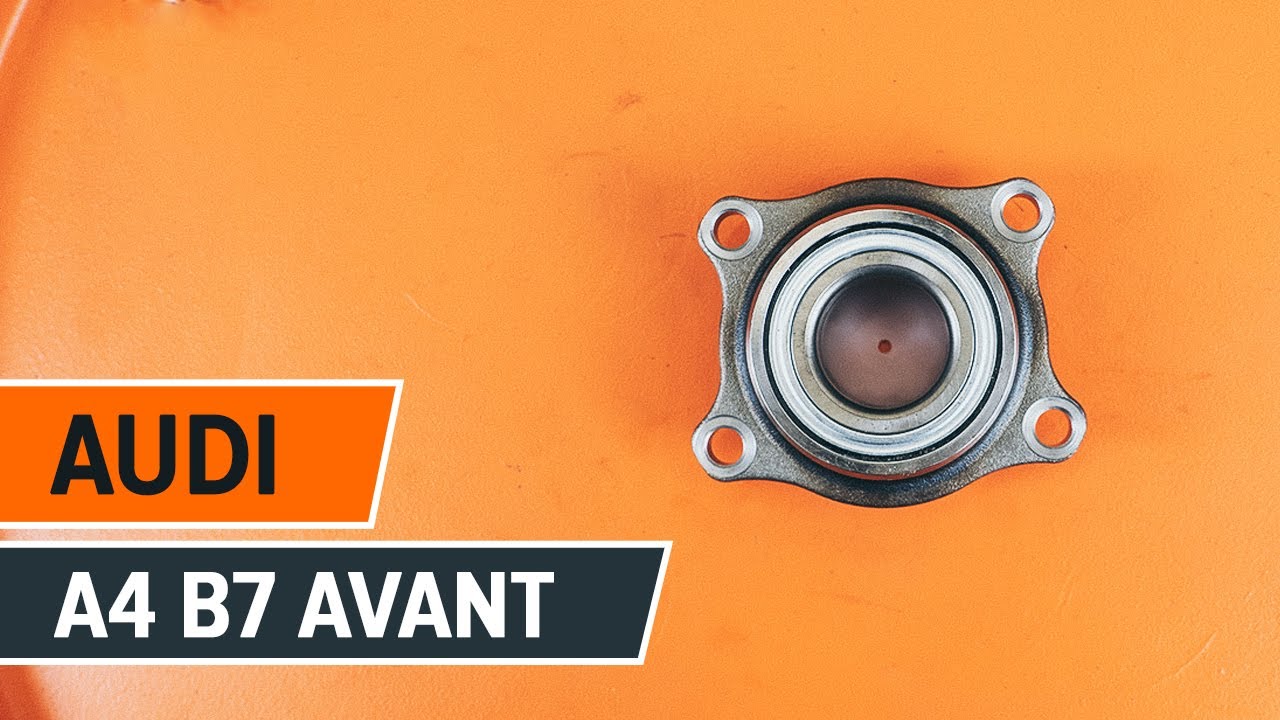

Как да сменим лагер на предните колела на AUDI A4 B7 AVANT [ИНСТРУКЦИЯ]

Как се сменя преден лагер главина на Audi A4 B7 Avant – Ръководство за смяна

Всичките части, които трябва да смениш – Колесен лагер за A4 Avant (8ED, B7) и други модели AUDI

комплект колесен лагер

колесен лагер

капачка, лагер на колелото

        комплект колесен лагер за AUDI A4 Avant (8ED, B7) 2.5 TDI дизел (163 K.C.)

        комплект колесен лагер за AUDI A4 Avant (8ED, B7) 2.0 TDI quattro дизел (163 K.C.)

        комплект колесен лагер за AUDI A4 Avant (8ED, B7) 2.0 TFSI quattro бензин (200 K.C.)

        комплект колесен лагер за AUDI A4 Avant (8ED, B7) 2.0 TDI дизел (170 K.C.)

        комплект колесен лагер за AUDI A4 Avant (8ED, B7) 2.0 TFSI бензин (170 K.C.)

        комплект колесен лагер за AUDI A4 Avant (8ED, B7) 1.6 бензин (102 K.C.)

        комплект колесен лагер за AUDI A4 Avant (8ED, B7) 3.0 TDI quattro дизел (204 K.C.)

        комплект колесен лагер за AUDI A4 Avant (8ED, B7) 3.2 FSI бензин (255 K.C.)

        комплект колесен лагер за AUDI A4 Avant (8ED, B7) 2.7 TDi дизел (163 K.C.)

Смяна на: лагер главина – Audi A4 B7 Avant. Инструментите, които ви трябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Универсална грес

                        Уплътнител

                        Комбиниран гаечен ключ №16

                        Комбиниран гаечен ключ №18

                        Гаечен накрайник № 13

                        Гаечен накрайник № 16

                        Гаечен накрайник № 18

                        Гаечен накрайник № 21

                        Накрайник XZN № 12

                        HEX накрайник №H17

                        Накрайник Torx T30

                        Дълга ударна вложка №17

                        Тресчотка

                        Динамометричен ключ

                        Плоска Отвертка

                        Комплект дорници за втулки и лагери

                        Избивач

                        Чук

                        Плоско длето

                        Лост тип кози крак

                        Върток

                        Гумен чук

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: лагер главина – Audi A4 B7 Avant. Експертите на AUTODOC препоръчват:

Не използвайте повторно лагерния възел на Вашия автомобил Audi A4 B7 Avant.
Процедурата по смяна на главина на колелото е идентична за двете колела на една и съща ос.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: лагер главина – Audi A4 B7 Avant. Препоръчителна последователност от стъпки:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

Смяна на: лагер главина – Audi A4 B7 Avant. Съвет от AUTODOC:

За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Изключете датчика на ABS. Използвайте права отвертка.
Стъпкa 7

Разсъединете кабела на датчика на ABS. Използвайте права отвертка.
Стъпкa 8

Откачете конектора на ABS сензора. Използвайте права отвертка.
Стъпкa 9

Разсъединете кабела на датчика на ABS.
Стъпкa 10

Почистете болтовете на скобата на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 11

Развийте крепежните елементи на планката на спирачния апарат. Използвайте тръбен ключ №21. Изполвайте тресчотен ключ. Използвайте върток.
Стъпкa 12

Премахнете крепежните болтове (2 броя).

Стъпкa 13

Премахнете спирачният апарат заедно със скобата му.

Смяна на: лагер главина – Audi A4 B7 Avant. Експертите на AUTODOC препоръчват:

Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата. Проверете състоянието на скобата на спирачния апарат, направляващите щифтове на спирачния апарат и маншоните. Почистете ги. Сменете ги, ако е нужно.
Стъпкa 14

Почистете крепежните елементи на спирачния диск. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 15

Развийте фиксиращите болтове на спирачния диск. Използвайте Torx T30. Изполвайте тресчотен ключ.
Стъпкa 16

Демонтирайте спирачния диск.
Стъпкa 17

Почистете крепежния елемент на главината на колелото. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 18

Развийте гайката на главината. Използвайте HEX №H17. Изполвайте тресчотен ключ.
Стъпкa 19

Премахнете крепежния болт.
Стъпкa 20

Почистете крепежния елемент, който свързва шарнира с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 21

Развийте крепежните елементи на шарнира към шенкела. Използвайте комбиниран гаечен ключ №18.
Стъпкa 22

Разсъединете долния носач от шенкела. Използвайте лост тип кози крак. Използвайте гумен чук.
Стъпкa 23

Развийте крепежните елементи на шарнира към шенкела. Използвайте тръбен ключ №18. Изполвайте тресчотен ключ.
Стъпкa 24

Премахнете крепящата гайка. Използвайте гумен чук.

Стъпкa 25

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 26.1

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №13.

Стъпкa 26.2

Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 27

Премахнете крепежния болт. Използвайте клин. Използвайте чук.
Стъпкa 28

Отделете кормилния накрайник от шенкела. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 29

Развийте закрепването на горните носачи. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 30

Премахнете крепежния болт. Използвайте клин. Използвайте чук.
Стъпкa 31

Откачете горният носач от шенкела. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 32

Демонтирайте шенкела, заедно с главината. Използвайте права отвертка.
Стъпкa 33

Избийте главината на колелото от вътрешната гривна на лагера. Използвайте комплект дорници за втулки и лагери. Използвайте чук.
Стъпкa 34

Развийте закрепването на лагера на главината на колелото към шенкела. Използвайте XZN #12. Изполвайте тресчотен ключ.
Стъпкa 35

Премахнете крепежните болтове (4 броя).

Стъпкa 36

Демонтирайте лагера на главината. Използвайте чук.
Стъпкa 37

Почистете монтажното място на лагера на главината. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 38

Приложете специална грес на монтажното място на лагерния механизъм. Използвайте универсална грес.
Стъпкa 39

Поставете новия лагер на главината и го захванете.
Стъпкa 40

Обработете крепежните елементи на лагера на главината на колелото. Използвайте уплътнител.
Стъпкa 41

Монтирайте крепежните болтове (4 броя).
Стъпкa 42

Затегнете крепежния елемент на лагера на главината на колелото. Използвайте XZN #12. Използвайте динамометричен ключ. Затегнете я с усилие от 80 Nm.+90°

Смяна на: лагер главина – Audi A4 B7 Avant. AUTODOC препоръчва:

Важно! Обезателно използвайте нови крепежни елементи.Проверете дали лагера на главината на колелото е в правилно положение. Не позволявайте разместването му.
Стъпкa 43

Пресовайте главината във вътрешната гривна на лагера. Използвайте комплект дорници за втулки и лагери.

Смяна на: лагер главина – Audi A4 B7 Avant. Професионалистите препоръчват:

Спрете да притискате повърхността на лагера незабавно след като бъде поставен на монтажното му място.
Стъпкa 44

Монтирайте шенкела с поставената главина.
Стъпкa 45

Монтирайте крепежната гайка.

Стъпкa 46

Съединете долния носач към шенкела.
Стъпкa 47

Закрепете горният носач към шенкела. Използвайте гумен чук.
Стъпкa 48

Монтирайте крепежния болт. Използвайте чук. Използвайте клин.
Стъпкa 49

Стегнете закрепването на горните носачи. Използвайте комбиниран гаечен ключ № 16. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.
Стъпкa 50

Съединете кормилния накрайник към шенкела. Използвайте гумен чук.
Стъпкa 51

Монтирайте крепежния болт. Използвайте чук. Използвайте клин.
Стъпкa 52

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 7 Nm.
Стъпкa 53

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 45 Nm.
Стъпкa 54

Монтирайте крепежния болт.
Стъпкa 55

Притегнете закрепването на главината. Използвайте HEX №H17. Използвайте динамометричен ключ. Затегнете я с усилие от 115 Nm.+180°

AUTODOC препоръчва:

Важно! Обезателно използвайте нови крепежни елементи.
Стъпкa 56

Стегнете закрепването на шарнирния болт. Използвайте тръбен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.
Стъпкa 57

Стегнете закрепването на шарнирния болт. Използвайте комбиниран гаечен ключ №18. Използвайте динамометричен ключ. Затегнете я с усилие от 110 Nm.
Стъпкa 58

Почистете главината. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 59

Монтирайте спирачния диск.
Стъпкa 60

Затегнете фиксиращите болтове на спирачния диск. Използвайте Torx T30. Използвайте динамометричен ключ. Затегнете я с усилие от 5 Nm.
Стъпкa 61

Почистете монтажните места на спирачният апарат и скобата му. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 62

Монтирайте спирачният апарат заедно със скобата му.
Стъпкa 63

Обработете крепежните болтове. Използвайте уплътнител.
Стъпкa 64

Монтирайте крепежните болтове (2 броя).

Стъпкa 65

Стегнете болтовете на планката на спирачния апарат. Използвайте тръбен ключ №21. Използвайте динамометричен ключ. Затегнете я с усилие от 190 Nm.
Стъпкa 66

Включете датчика на ABS.
Стъпкa 67

Съединете кабела на датичка на ABS.
Стъпкa 68

Закрепете конектора на ABS сензора.
Стъпкa 69

Съединете кабела на датичка на ABS. Използвайте права отвертка.
Стъпкa 70

Обработете крепежния елемент свързващ кормилния накрайник с шенкела. Обработете крепежните елементи на шарнира. Обработете крепежните елементи свързващи носача към шенкела. Използвайте медна грес.
Стъпкa 71

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 72

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

Смяна на: лагер главина – Audi A4 B7 Avant. Съвет:

След като приложите спрея, изчакайте няколко минути.
Стъпкa 73

Монтирайте колелото.

AUTODOC препоръчва:

Важно! Дръжте колелото, докато завивате крепежните болтове. Audi A4 B7 Avant
Стъпкa 74

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 75

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте ударна вложка за джанти #17. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.
Стъпкa 76

Премахнете криковете и клиновете.
