Препоръчителен интервал за смяна на част от категория запалителна свещ : 90000 км

Важно!

Тази процедура на смяна може да се използва за:
LEXUS RX (MHU3_, GSU3_, MCU3_) 400h AWD (MHU38_) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

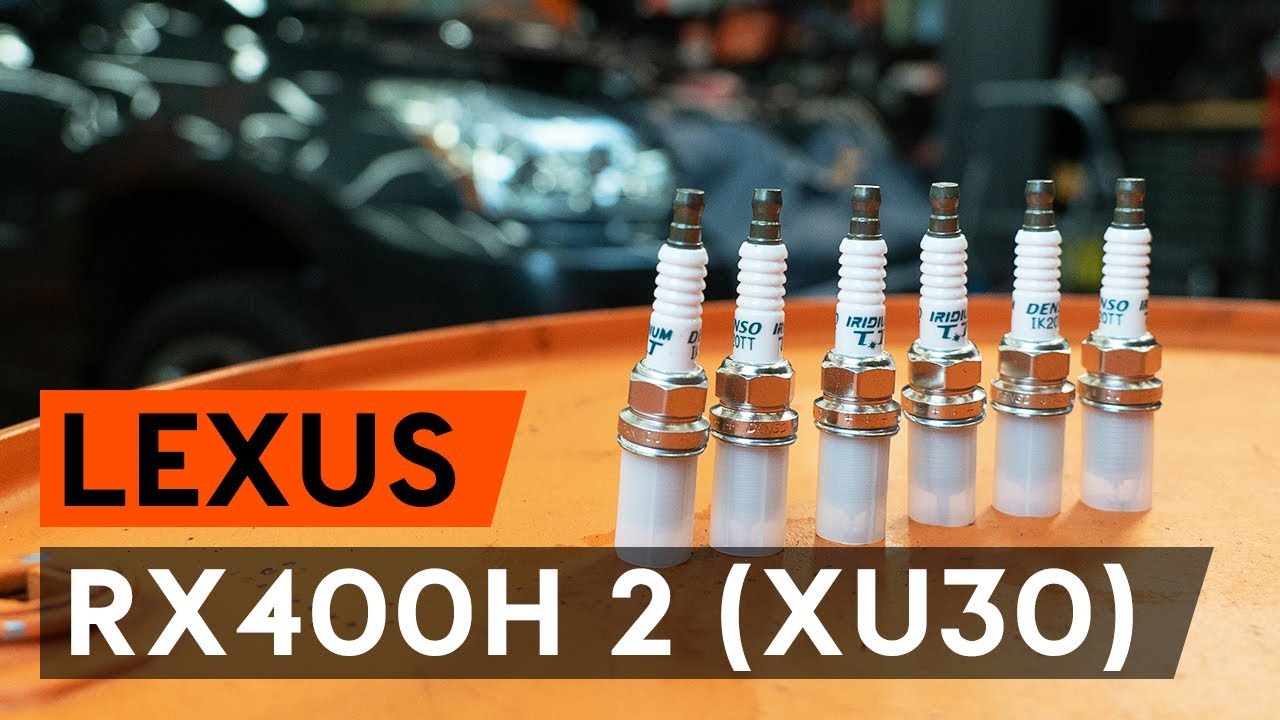

Как да сменим запалителни свещи / свещи на LEXUS RX400h 2 (XU30) [ИНСТРУКЦИЯ AUTODOC]

Как се сменят запалителни свещи на Lexus RX XU30 – Ръководство за смяна

Всичките части, които трябва да смениш – Запалителна свещ за RX (MHU3_, GSU3_, MCU3_) и други модели LEXUS

запалителна свещ

запалителна свещ за LEXUS RX (MHU3_, GSU3_, MCU3_) 400h AWD (MHU38_) бензин/ електро (211 K.C.)

Смяна на: запалителни свещи – Lexus RX XU30 – инструментите, които може да потрябват:

                        Универсален спрей за почистване

                        Високотемпературна грес за запалителни свещи

                        Гаечен накрайник № 10

                        Гаечен накрайник № 12

                        Гаечен накрайник № 14

                        Вложка за свещи № 16

                        HEX накрайник №h8

                        Тресчотка

                        Динамометричен ключ

                        Клещи за стягане на еднократни скоби

                        Клещи за демонтаж на щипки.

                        Плоска Отвертка

                        Микрофибърна кърпа

                        Защитен калъф за калници

Купи инструменти

Смяна на: запалителни свещи – Lexus RX XU30. Експертите на AUTODOC препоръчват:

Процедурата на смяна е една и съща за всички запалителни свещи.
Моля, имайте предвид: всичката работа по колата – Lexus RX XU30 – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Премахнете панела на радиатора. Използвайте клещи за демонтаж на щипки.
Стъпкa 4

Монтирайте панела на радиатора.
Стъпкa 5

Разхлабете закрепването на всмукателния въздуховод. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 6

Разхлабете фиксиращата скоба свързваща въздуховода с корпуса на въздушния филтър. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 7

Откачете корпуса на въздуховода от корпуса на въздушния филтър.
Стъпкa 8

Освободете фиксаторите на капака на въздушния филтър.
Стъпкa 9

Демонтирайте капака на въздушния филтър.
Стъпкa 10

Изкарайте от корпуса на филтъра сменяемия филтроелемент.
Стъпкa 11

Натиснете нитовете на защитния капак. Премахнете защитния капак. Използвайте права отвертка.
Стъпкa 12

Премахнете нитовете на капака на двигателя.
Стъпкa 13

Премахнете капака на двигателя.
Стъпкa 14

Развийте крепежните елементи на корпуса на въздушния филтър. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 15

Премахнете корпуса на въздушния филтър.
Стъпкa 16

Откачете конектора на датчика за разход на въздух. Използвайте права отвертка.
Стъпкa 17

Развийте скобата на всмукателния резонатор от корпуса на въздушния филтър. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 18

Развийте крепежните болтове на корпуса на филтъра. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 19

Демонтирайте корпуса на въздушния филтър.
Стъпкa 20

Премахнете фиксаторите на капака на акумулатора. Използвайте права отвертка.
Стъпкa 21

Премахнете капака на акумулатора.
Стъпкa 22

Развийте скобата на корпуса на въздушния филтър. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 23

Откачете скобата на вентилационния маркуч на картера. Използвайте клещи за скоби на маркучи.
Стъпкa 24

От дясната страна, откачете маркуча на клапана за вентилация на картерните газове от капака на двигателя.
Стъпкa 25

Развийте скобата, която закрепва маркуча на въздушния филтър към дроселната клапа. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 26

Демонтирайте въздуховода на въздушния филтър.
Стъпкa 27

Покрийте корпуса на дроселната клапа с микрофибрена кърпа, за да предотвратите попадането прах и замърсявания в системата.
Стъпкa 28

Развийте скобата на вакуумната система. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 29

Откачете конектора на вакуумния датчик. Използвайте права отвертка.
Стъпкa 30

Откачете маркуча на вакуумния датчик.
Стъпкa 31

Почистете крепежните елементи на всмукателния колектор. Използвайте универсален почистващ спрей.
Стъпкa 32

Откачете конектора на заземяващия кабел.
Стъпкa 33

Откачете скобата на вентилационния маркуч на картера.
Стъпкa 34

Откачете вентилационния маркуч на картера от лявата страна на капака на двигателя.

Стъпкa 35

Развийте крепежните елементи на всмукателния колектор. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 36

Откачете конекторите на дроселовата клапа.
Стъпкa 37

Развийте крепежните елементи на всмукателния колектор. Използвайте HEX №H8. Изполвайте тресчотен ключ.
Стъпкa 38

Почистете крепежните елементи на всмукателния колектор.
Стъпкa 39

Развийте крепежните елементи свързващи дроселната клапа с всмукателния колектор. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 40

Откачете дроселната клапа от всмукателния колектор.
Стъпкa 41

Почистете крепежните елементи на дроселната клапа. Използвайте универсален почистващ спрей.
Стъпкa 42

Покрийте каналите на всмукателния колектор с микрофибрена кърпа, за да предотвратите попадането на прах и замърсявания в него.
Стъпкa 43

Развийте крепежните елементи на всмукателния колектор. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 44

Премахнете всмукателния колектор.
Стъпкa 45

Покрийте всмукателните канали на двигателя с микрофибрена кърпа, за да предотвратите попадането на прах и замърсявания вътре.
Стъпкa 46

Почистете запалителните бобини. Използвайте универсален почистващ спрей.
Стъпкa 47

Откачете конекторите от запалителните бобини. Използвайте права отвертка.
Стъпкa 48

Развийте крепежните елементи на запалителните бобини. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 49

Извадете запалителните бобини от отворите за свещи.

Смяна на: запалителни свещи – Lexus RX XU30. Съвет:
Помнете последователността на демонтиране на запалителната бобина.
Стъпкa 50

Откачете конекторите от запалителните бобини. Използвайте права отвертка.
Стъпкa 51

Развийте крепежните елементи на запалителните бобини. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 52

Извадете запалителните бобини от отворите за свещи.

Смяна на: запалителни свещи – Lexus RX XU30. AUTODOC препоръчва:
Помнете последователността на демонтиране на запалителната бобина.
Стъпкa 53

Почистете замърсявания, прах и външни предмети от отвора за свещи.
Стъпкa 54

Развийте запалителните свещи. Използвайте вложка за свещи № 16. Изполвайте тресчотен ключ.
Стъпкa 55

Извадете запалителните свещи.
Стъпкa 56

Приложете тънък слой специална високотемпературна грес за запалителни свещи върху ребзата на новите запалителни свещи.
Стъпкa 57

Монтирайте новите запалителни свещи на монтажните им места. Използвайте вложка за свещи № 16. Изполвайте тресчотен ключ.
Стъпкa 58

Завийте и стегнете новите свещи. Използвайте вложка за свещи № 16. Използвайте динамометричен ключ. Затегнете я с усилие от 26 Nm.

Смяна на: запалителни свещи – Lexus RX XU30. Професионалистите препоръчват:
Не затягайте свещите с прекалено голямо усилие. Превишаването на момента на стягане може да повреди резбовото съединение.Бъдете внимателни при боравенето с ключа за свещите. Наклоняването му може да доведе до повреждане на резбата.
Стъпкa 59

Монтирайте новите запалителни бобини в отвора за запалителни свещите. Уверете се, че сте чули щракване, което потвърждава правилното монтиране и заключване.

Смяна на: запалителни свещи – Lexus RX XU30. Съвет от експертите на AUTODOC:
Следвайте последователността на монтиране.
Стъпкa 60

Стегнете крепежа на запалителната бобина. Използвайте тръбен ключ №10. Използвайте динамометричен ключ. Затегнете я с усилие от 8 Nm.
Стъпкa 61

Включете конекторите на запалителните бобини.
Стъпкa 62

Почистете монтажните места на всмукателния колектор. Използвайте универсален почистващ спрей.

Стъпкa 63

Премахнете микрофибрената кърпа от всмукателните канали на двигателя.
Стъпкa 64

Почистете всмукателния колектор. Използвайте универсален почистващ спрей.
Стъпкa 65

Монтирайте всмукателния колектор.
Стъпкa 66

Затегнете крепежните елементи на всмукателния колектор. Използвайте HEX №H8. Изполвайте тресчотен ключ.
Стъпкa 67

Затегнете крепежните елементи на всмукателния колектор. Използвайте тръбен ключ №14. Изполвайте тресчотен ключ.
Стъпкa 68

Затегнете крепежните елементи на всмукателния колектор. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 69

Затегнете крепежните елементи на всмукателния колектор. Използвайте тръбен ключ №14. Използвайте динамометричен ключ. Затегнете я с усилие от 15 Nm.
Стъпкa 70

Затегнете крепежните елементи на всмукателния колектор. Използвайте HEX №H8. Използвайте динамометричен ключ. Затегнете я с усилие от 15 Nm.
Стъпкa 71

Премахнете микрофибрената кърпа от всмукателния колектор.
Стъпкa 72

Закрепете дроселната клапа към всмукателния колектор.
Стъпкa 73

Затегнете крепежните елементи на дроселната клапа. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 74

Закрепете вентилационния маркуч на картера към капака на двигателя отляво.
Стъпкa 75

Монтирайте скобата на вентилационния маркуч на картера.

Стъпкa 76

Закрепете конектора на заземяващия кабел.
Стъпкa 77

Закрепете конекторите на дроселовата клапа.
Стъпкa 78

Закрепете конектора на вакуумния датчик.
Стъпкa 79

Завийте скобата на вакуумната система. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 80

Закрепете маркуча на вакуумния датчик.
Стъпкa 81

Завийте скобата на корпуса на въздушния филтър. Използвайте тръбен ключ №12. Изполвайте тресчотен ключ.
Стъпкa 82

Премахнете микрофибрената кърпа от корпуса на дроселната клапа.
Стъпкa 83

Монтирайте въздуховода на въздушния филтър.
Стъпкa 84

Завийте скобата, която свързва маркуча на въздушния филтър към дроселната клапа. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 85

Поставете корпуса на въздушния филтър.

Стъпкa 86

Завийте крепежните елементи на корпуса на въздушния филтър. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 87

От дясната страна, закрепете маркуча на клапана за вентилация на картерните газове към капака на двигателя.
Стъпкa 88

Монтирайте скобата на вентилационния маркуч на картера. Използвайте клещи за скоби на маркучи.
Стъпкa 89

Поставете капака на въздушния филтър.
Стъпкa 90

Завийте крепежните болтове на корпуса на филтъра. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 91

Завийте скобата на всмукателния резонатор към корпуса на въздушния филтър. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 92

Включете конектора на датчика за разход на въздух.
Стъпкa 93

Монтирайте капака на акумулатора. Сложете обратно фиксаторите на капака на акумулатора.
Стъпкa 94

Монтирайте капака на двигателя. Сложете обратно фиксаторите на капака на двигателя.
Стъпкa 95

Монтирайте защитния капак. Сложете обратно нитовете за натискане на защитния капак.
Стъпкa 96

Сложете филтърната касета в корпуса на филтъра. Уверете се, че края на филтъра плътно пасва на корпуса.

Смяна на: запалителни свещи – Lexus RX XU30. AUTODOC препоръчва:
Следете за правилното положение на филтроелемента. Не допускайте усукване.По време на монтаж, постарайте се да не влизат прах и замърсявания в корпуса на филтъра.
Стъпкa 97

Почистете капака и корпуса на въздушния филтър.
Стъпкa 98

Поставете капака на въздушния филтър. Стегнете болтовете.
Стъпкa 99

Притиснете фиксаторите на капака на въздушния филтър на мястото им.
Стъпкa 100

Монтирайте корпуса на въздуховода.
Стъпкa 101

Закрепете крепежния елемент на всмукателния въздуховод. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 102

Завийте фиксиращата скоба свързваща въздуховода с корпуса на въздушния филтър. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 103

Монтирайте панела на радиатора.
Стъпкa 104

Монтирайте фиксаторите на панела на радиатора.
Стъпкa 105

Запалете двигателя за няколко минути. Това е нужно, за да се уверите, че компонента работи правилно.

Стъпкa 106

Спрете двигателя.

Стъпкa 107

Премахнете покривалото на калника.
Стъпкa 108

Затворете капака на двигателя.

Този наръчник беше ли полезен?

Моля, оцени този наръчник по петобалната скала. Ако имаш въпроси, свържи се с нас.

Как се сменят задни спирачни накладки на Lexus RX XU30 – Ръководство за смяна

Безплатно сваляне
2.08 MB
Как се сменят предни спирачни накладки на Lexus RX XU30 – Ръководство за смяна

Безплатно сваляне
2.1 MB
Как се сменят предни спирачни дискове на Lexus RX XU30 – Ръководство за смяна

Безплатно сваляне
2.48 MB
Как се сменят задни спирачни дискове на Lexus RX XU30 – Ръководство за смяна

Безплатно сваляне
2.52 MB
Как се сменят задни чистачки за кола на Lexus RX XU30 – Ръководство за смяна

Безплатно сваляне
1.44 MB
Как се сменят предни чистачки за кола на Lexus RX XU30 – Ръководство за смяна

Безплатно сваляне
552.96 KB

Как се сменят запалителни свещи на LEXUS RX I (XU10) – Ръководство за смяна

Безплатно сваляне
5.43 MB
Как да сменим запалителни свещи

Универсално

Безплатно сваляне
1.74 MB
Как се сменят запалителни свещи на LEXUS GS II (S16) – Ръководство за смяна

Безплатно сваляне
5.44 MB
Как се сменят запалителни свещи на LEXUS ES (XV20, XV30) – Ръководство за смяна

Безплатно сваляне
5.43 MB
Как се сменят запалителни свещи на LEXUS ES I (VCV10_, VZV21_) – Ръководство за смяна

Безплатно сваляне
5.43 MB
Как се сменят запалителни свещи на LEXUS GX I (J120) – Ръководство за смяна

Безплатно сваляне
5.43 MB

Твоят профил е твой личен асистент.

Може да следи разходите за колата, да води бордови журнал и график за смяна на части, да запазва бележки и документи.

Инсталирай си приложението AUTODOC CLUB!

Твой личен мениджър за разходи за автомобила, съвети за обслужване, напомняния за предстоящи уговорки и интервали на обслужване, инструкции за самостоятелен ремонт - всичко това на телефона ти.

Сканирай

За да свалиш приложението:

- сканирай QR кода
- сваляне от App Store
- сваляне от Google Play

ТОП 4 продукти за почистване за каросерията | Съвети от AUTODOC

941 гледания

Публикувано на: 26/08/2021
Как се премахва ръжда | Съвети от AUTODOC

32K гледания

Публикувано на: 16/09/2021
Важни разлики между авто инструментите | Съвети от AUTODOC

3K гледания

Публикувано на: 16/12/2021
Как се премахват драскотини от кола | Съвети от AUTODOC

25K гледания

Публикувано на: 12/05/2022
