Важно!

Тази процедура на смяна може да се използва за:
MERCEDES-BENZ E-класа Седан (W124) E 250 D (124.126, 124.129), MERCEDES-BENZ E-класа Седан (W124) E 300 D (124.131) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

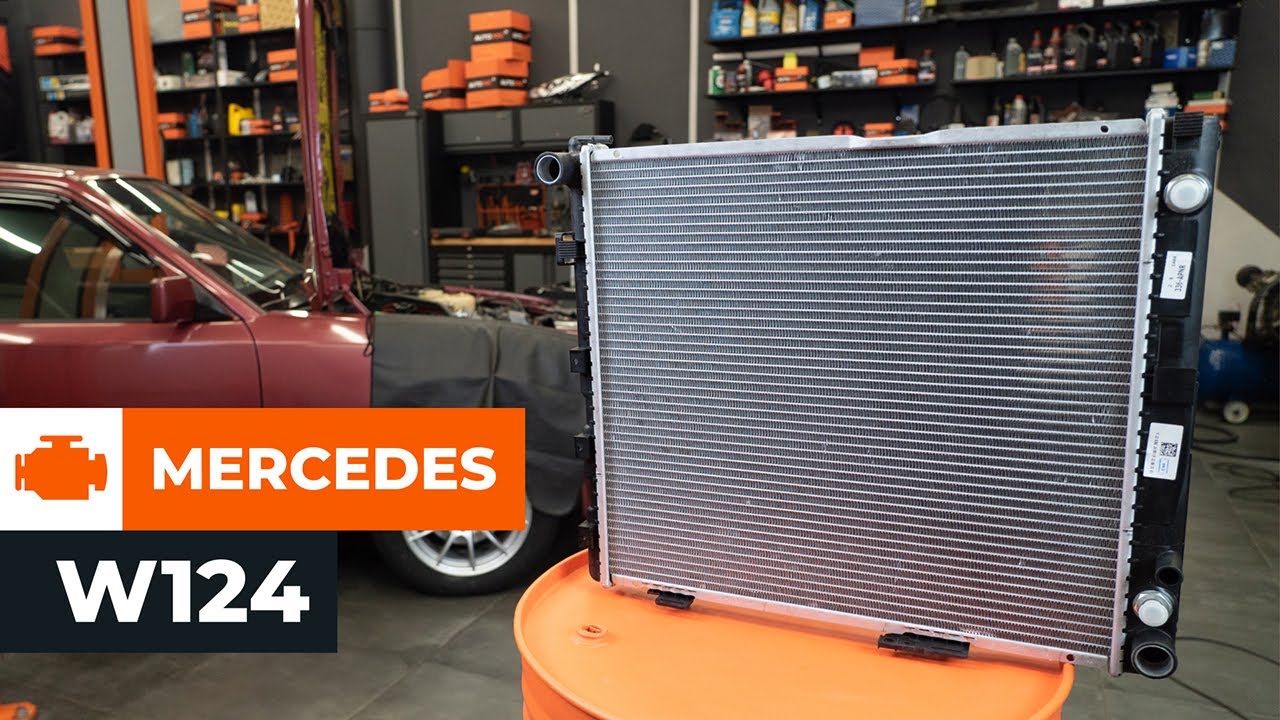

Как да сменим воден радиатор на MERCEDES W124 [AUTODOC УРОК]

Как се сменя воден радиатор на Mercedes W124 – Ръководство за смяна

Всичките части, които трябва да смениш – Воден Радиатор за E-класа Седан (W124) и други модели MERCEDES-BENZ

радиатор, охлаждане на двигателя

радиатор, охлаждане на двигателя за E-класа Седан (W124) дизел (113 K.C.)

Лесни стъпки за самостоятелен авто ремонт - Смяна на радиатор, охлаждане на двигателя на E-класа Седан (W124)

радиатор, охлаждане на двигателя за E-класа Седан (W124) дизел (136 K.C.)

Смяна на: воден радиатор – Mercedes W124. Списък с нужните инструменти:

                        Телена четка

                        Спрей WD-40

                        Уплътнител за резби

                        Динамометричен ключ

                        Комбиниран гаечен ключ №10

                        Комбиниран гаечен ключ №19

                        Гаечен накрайник № 7

                        Гаечен накрайник № 10

                        Тресчотка

                        Плоска отвертка

                        Клещи за демонтаж на щипки

                        Фуния

                        Съд за течности

                        Защитен калъф за калници

Купи инструменти

Смяна на: воден радиатор – Mercedes W124. AUTODOC препоръчва:

Следете сроковете, препоръките и изискванията за експлоатация на резервните части, предоставени от производителя.
Проверете състоянието на охладителната течност и я сменете, ако е нужно.
Внимание! Изключете двигателя преди да започнете работа – Mercedes W124.

Извършете замяната в следната последоватленост:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитно покривало за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.
Стъпкa 3

Развийте капачката на резервоара за охладителна течност.
Стъпкa 4

Повдигнете колата с крик или я поставете над сервизен канал.
Стъпкa 5

Подгответе съда за течности.
Стъпкa 6

Отворете крана за източване на охладителната течност. Използвайте права отвертка.
Стъпкa 7

Източете охладителната течност на двигателя.

Смяна на: воден радиатор – Mercedes W124. Съвет:
Всичката работа трябва да се извършва при спрян двигател.Изчакайте охладителната течност напълно да изтечете от пробката за източване.
Стъпкa 8

Развийте пробката за източване на антифриза на двигателния блок. Използвайте комбиниран гаечен ключ № 19.
Стъпкa 9

Източете охладителната течност на двигателя.

AUTODOC препоръчва:
Всичката работа трябва да се извършва при спрян двигател.Изчакайте охладителната течност напълно да изтечете от пробката за източване.
Стъпкa 10

Завийте пробката за източване на антифриза на двигателния блок. Използвайте комбиниран гаечен ключ № 19.
Стъпкa 11

Затворете крана за източване на охладителна течност. Използвайте права отвертка.
Стъпкa 12

Смъкнете автомобила.
Стъпкa 13

Развийте крепежните елементи на вентилатора. Използвайте комбиниран гаечен ключ № 10.
Стъпкa 14

Премахнете крепежните болтове.

Стъпкa 15

Премахнете вентилатора за охлаждане.
Стъпкa 16

Премахнете фиксаторите на защитния кожух на вентилатора. Използвайте клещи за демонтаж на щипки.
Стъпкa 17

Разхлабете скобите на горния маркуч за охлаждаща течност. Използвайте тръбен ключ №7. Изполвайте тресчотен ключ.
Стъпкa 18

Откачете горния маркуч за охладителна течност.

Смяна на: воден радиатор – Mercedes W124. Експертите на AUTODOC препоръчват:
Внимание! Възможно е да потече охладителна течност от отворите на радиатора.
Стъпкa 19

Премахнете защитния кожух на вентилатора за охлаждане.
Стъпкa 20

Разхлабете скобата на маркуча на разширителния резервоар. Използвайте тръбен ключ №7. Изполвайте тресчотен ключ.
Стъпкa 21

Откачете маркуча на разширителния резервоар от радиатора
Стъпкa 22

Почистете крепежния елемент на долните тръби за охлаждане на автоматичната трансмисия. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 23

Развийте крепежния елемент на долните тръби за охлаждане на автоматичната трансмисия. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.
Стъпкa 24

Разхлабете скобите на долните маркучи за охлаждаща течност. Използвайте тръбен ключ №7. Изполвайте тресчотен ключ.
Стъпкa 25

Откачете долните маркучи за охлаждаща течност. Използвайте клещи за демонтаж на щипки.

Смяна на: воден радиатор – Mercedes W124. Съвет от AUTODOC:
Внимание! Възможно е да потече охладителна течност от отворите на радиатора.
Стъпкa 26

Почистете крепежните елементи свързващи тръбите за охлаждане на автоматичната трансмисия към радиатора. Използвайте телена четка. Използвайте спрей WD-40.

Стъпкa 27

Развийте крепежните елементи, които свързват тръбите за охлаждане на автоматичната трансмисия към радиатора. Използвайте комбиниран гаечен ключ № 19.

AUTODOC препоръчва:
Бъдете внимателни! Възможно е да потече трансмисионна течност от тръбите и корпуса на радиатора.
Стъпкa 28

Откачете тръбите за охлаждане на автоматичната трансмисия от радиатора.
Стъпкa 29

Премахнете горните фиксатори на радиатора за охлаждане на двигателя. Използвайте клещи за демонтаж на щипки.
Стъпкa 30

Премахнете радиатора.
Стъпкa 31

Монтирайте новия радиатор.
Стъпкa 32

Монтирайте горните фиксатори на радиатора за охлаждане на двигателя.
Стъпкa 33

Прикрепете тръбите за охлаждане на автоматичната трансмисия към радиатора.
Стъпкa 34

Завийте крепежните елементи, които свързват тръбите за охлаждане на автоматичната трансмисия към радиатора. Използвайте комбиниран гаечен ключ № 19.
Стъпкa 35

Прикрепете долните тръби за охлаждаща течност.
Стъпкa 36

Затегнете скобите на долните маркучи за охлаждаща течност. Използвайте тръбен ключ №7. Изполвайте тресчотен ключ.
Стъпкa 37

Завийте крепежния елемент на долните тръби за охлаждаща течност на автоматичната трансмисия. Използвайте тръбен ключ №10. Изполвайте тресчотен ключ.

Смяна на: воден радиатор – Mercedes W124. Професионалистите препоръчват:
Не позволявайте антифриз или трансмисионна течност да попадат върху пистовия ремък или ролките му и незабавно го почистете, ако това се случи.
Стъпкa 38

Монтирайте защитния кожух на вентилатора за охлаждане.
Стъпкa 39

Монтирайте вентилатора за охлаждане.

AUTODOC препоръчва:
Уверете се, че вентилаторът е монтиран правилно.
Стъпкa 40

Монтирайте крепежните болтове. Използвайте уплътнител за резби.
Стъпкa 41

Затегнете крепежните елементи на вентилатора. Използвайте тръбен ключ №10. Използвайте динамометричен ключ. Затегнете я с усилие от 10 Nm.
Стъпкa 42

Монтирайте фиксаторите на защитния кожух на вентилатора.
Стъпкa 43

Закрепете маркуча на разширителния резервоар към радиатора.
Стъпкa 44

Затегнете скобата на маркуча на разширителния резервоар. Използвайте тръбен ключ №7. Изполвайте тресчотен ключ.
Стъпкa 45

Закрепете горния маркуч за охладителна течност.
Стъпкa 46

Затегнете скобите на горния маркуч за охлаждаща течност. Използвайте тръбен ключ №7. Изполвайте тресчотен ключ.
Стъпкa 47

Премахнете капачката на резервоара за охладителна течност.
Стъпкa 48

Сложете фунията.
Стъпкa 49

Налейте охладителна течност в резервоара за охладителна течност.

Смяна на: воден радиатор – Mercedes W124. Съвет:
Използвайте само охладителна течност препоръчана от производителя.Нивото на охладителната течност трябва да бъде до обозначението MAX.Изчакайте въздухът да излезе от системата.
Стъпкa 50

Запалете двигателя за няколко минути.

AUTODOC препоръчва:
Това трябва да се направи, за да се премахне остатъчния въздух от охладителната система и да проверите дали всички компоненти работят правилно.
Стъпкa 51

Спрете двигателя.

Стъпкa 52

Монтирайте капачката на резервоара за охладителна течност.

Стъпкa 53

Завийте капачката на резервоара за охладителна течност.
Стъпкa 54

Проверете нивото на маслото на автоматичната трансмисия и го допълнете, ако е нужно.
Стъпкa 55

Премахнете покривалото на калника.
Стъпкa 56

Затворете капака на двигателя.
