Препоръчителен интервал за смяна на част от категория спирачен диск : 50000 км

Важно!

Тази процедура на смяна може да се използва за:
MERCEDES-BENZ VITO автобус (638) 108 D 2.3 (638.164), MERCEDES-BENZ VITO автобус (638) 110 TD 2.3 (638.174), MERCEDES-BENZ VITO автобус (638) 113 2.0 (638.114, 638.194), MERCEDES-BENZ VITO автобус (638) 114 2.3 (638.134, 638.194), MERCEDES-BENZ VITO автобус (638) 108 CDI 2.2 (638.194), MERCEDES-BENZ VITO автобус (638) 110 CDI 2.2 (638.194) … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим задни спирачни дискове на MERCEDES-BENZ VITO 1 (W638) [ИНСТРУКЦИЯ AUTODOC]

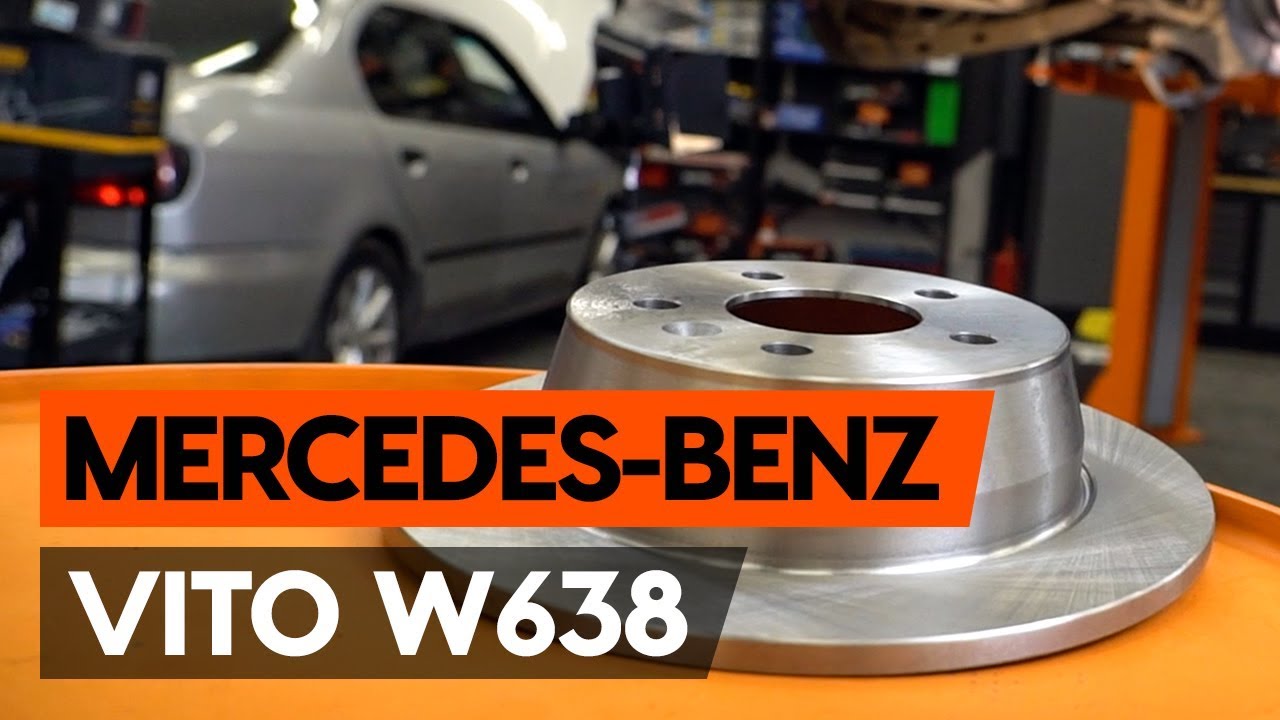

Как се сменят задни спирачни дискове на Mercedes Vito W638 – Ръководство за смяна

Алтернативни продукти

спирачен диск

Смяна на: спирачни дискове – Mercedes Vito W638 – инструментите, които може да потрябват:

                      Телена четка

                      Спрей WD-40

                      Спрей за почистване на спирачни апарати

                      Грес против скърцане на спирачки

                      Медна грес

                      Гаечен накрайник № 13

                      Гаечен накрайник № 16

                      Дълга ударна вложка №17

                      Инструмент за прибиране на спирачни цилиндри

                      Тресчотка

                      Динамометричен ключ

                      Кръстата отвертка

                      Ударна отвертка

                      Гумен чук

                      Лост тип кози крак

                      Клин за застопоряване на автомобил

Купи инструменти

Смяна на: спирачни дискове – Mercedes Vito W638. AUTODOC препоръчва:

Заменяйте спирачните дискове на автомобила си Mercedes Vito W638 в комплект за съответния мост, независимо от състоянието им. Това ще Ви осигури равномерно спиране.
Процедурата по смяна е еднаква за спирачните дискове на същата ос.
При замяна на спирачните дискове, обезателно заменете и накладките.
Всичката работа трябва да се извършва при спрян двигател.

Смяна на: спирачни дискове – Mercedes Vito W638. Предприемете следните стъпки:

Стъпкa 1

Отворете капака на двигателя. Развийте капачката на резервоара за спирачна течност.
Стъпкa 2

Застопорете колелата с клинове.
Стъпкa 3

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 4

Повдигнете задната част на автомобила и го подпрете.
Стъпкa 5

Развийте болтовете на колелото.

Смяна на: спирачни дискове – Mercedes Vito W638. Професионалистите препоръчват:
За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 6

Отстранете колелото.
Стъпкa 7

Почистете крепежните елементи на спирачните накладки. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 8

Премахнете фиксиращите пружини на спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 9

Премахнете фиксатора на спирачните накладки.
Стъпкa 10

Премахнете фиксатора на спирачните накладки. Използвайте лост тип кози крак. Използвайте гумен чук.
Стъпкa 11

Демонтирайте спирачните накладки. Използвайте лост тип кози крак.
Стъпкa 12

Почистете крепежните елементи на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 13

Развийте крепежните елементи на спирачния апарат. Използвайте тръбен ключ №13. Използвайте тръбен ключ №16. Изполвайте тресчотен ключ.
Стъпкa 14

Демонтирайте супорта.

Смяна на: спирачни дискове – Mercedes Vito W638. Съвет:
Закрепете демонтирания спирачен апарат с тел към окачването или купето, с цел избягване на разхерметизиране на спирачната система.Не допускайте спирачния апарат да виси на спирачния маркуч.Не натискайте педала на спирачките след демонтажа на спирачния апарат. Това би довело до изпадане на буталото от спирачния цилиндър, теч на спирачна течност и разхерметизация на системата.
Стъпкa 15

Развийте фиксиращите болтове на спирачния диск. Използвайте кръстата отвертка. Използвайте ударна отвертка.

Смяна на: спирачни дискове – Mercedes Vito W638. Експертите на AUTODOC препоръчват:
Ако е нужно, използвайте гумен чук.
Стъпкa 16

Демонтирайте спирачния диск.
Стъпкa 17

Почистете главината. Използвайте телена четка. Обработете контактната повърхност. Използвайте медна грес.
Стъпкa 18

Монтирайте спирачния диск.
Стъпкa 19

Затегнете фиксиращите болтове на спирачния диск. Използвайте кръстата отвертка. Използвайте динамометричен ключ. Затегнете я с усилие от 9 Nm.
Стъпкa 20

Обработете буталото на спирачния апарат. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачни дискове – Mercedes Vito W638. След като приложите спрея, изчакайте няколко минути.
Стъпкa 21

Притиснете буталото в спирачния апарат. Използвайте инструмент за прибиране на спирачни цилиндри.
Стъпкa 22

Почистете монтажното място на спирачния апарат. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 23

Поставете спирачния апарат и го захванете. Използвайте тръбен ключ №13. Използвайте тръбен ключ №16. Използвайте динамометричен ключ. Затегнете я с усилие от 29 Nm.
Стъпкa 24

Почистете повърхността на спирачния апарат. Използвайте телена четка. Използвайте спрей за почистване на спирачни апарати.

Смяна на: спирачни дискове – Mercedes Vito W638. Съвет от експертите на AUTODOC:
След като приложите спрея, изчакайте няколко минути.
Стъпкa 25

Обработете скобата на спирачния диск, на мястото на контакт с накладките. Използвайте грес против скърцане за спирачки.
Стъпкa 26

Монтирайте спирачните накладки.
Стъпкa 27

Монтирайте фиксатора на спирачните накладки.
Стъпкa 28

Монтирайте фиксатора на спирачните накладки.
Стъпкa 29

Монтирайте фиксиращите пружини на спирачните накладки.
Стъпкa 30

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 31

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:
Смяна на: спирачни дискове – Mercedes Vito W638. След като приложите спрея, изчакайте няколко минути.
Стъпкa 32

Монтирайте колелото.

Смяна на: спирачни дискове – Mercedes Vito W638. Съвет от AUTODOC:
За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 33

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 34

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 175 Nm.

Смяна на: спирачни дискове – Mercedes Vito W638. AUTODOC препоръчва:
Проверете нивото на спирачната течност в резервоара и при необходимост, долейте.
Стъпкa 35

Затегнете капачката на резервоара за спирачна течност. Затворете капака на двигателя.

AUTODOC препоръчва:
Mercedes Vito W638 – Натиснете педала на спирачките няколко пъти при спрян двигател, докато усетите натрупване на съпротивление.
Стъпкa 36

Премахнете криковете и клиновете.
