Как се извършва смяна на: Воден Радиатор 2.5 dCi Renault Master 2 Ван

За отговорността

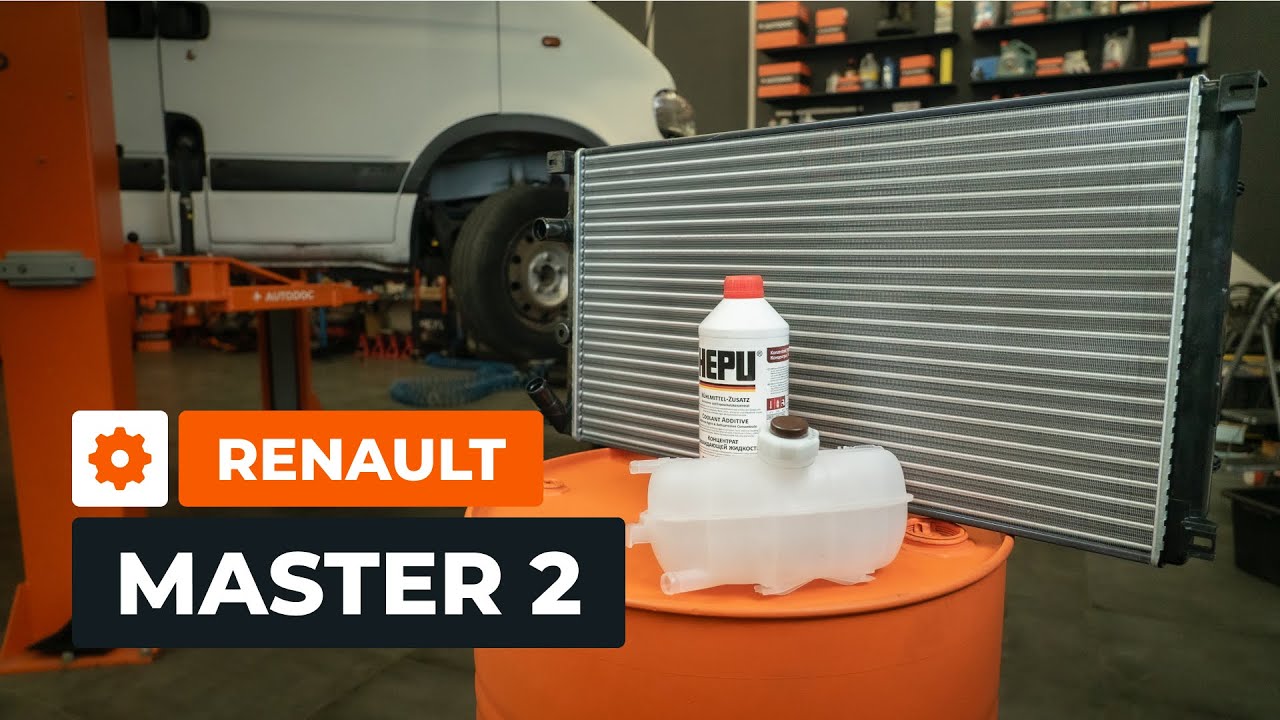

Как се сменя воден радиатор на Renault Master 2 ван – Ръководство за смяна

сваляния: 0

Прегледи: 3

Важно!

Тази процедура на смяна може да се използва за:
RENAULT MASTER II кутия (FD) 2.8 dTI, RENAULT MASTER II кутия (FD) 2.2 dCI, RENAULT MASTER II кутия (FD) 1.9 dTI, RENAULT MASTER II кутия (FD) 2.5 dCi … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

Как да сменим радиатора на двигателя, антифриза и резервоара на RENAULT MASTER 2 Ван [AUTODOC УРОК]

Как се сменя воден радиатор на Renault Master 2 ван – Ръководство за смяна

Алтернативни продукти

радиатор, охлаждане на двигателя

Смяна на: воден радиатор – Renault Master 2 ван. Списък с нужните инструменти:

                      Контактен спрей за електроника

                      Телена четка

                      Четка с пластмасов косъм

                      Универсален спрей за почистване

                      Хартиени кърпи

                      Динамометричен ключ

                      Комбиниран гаечен ключ 13 мм

                      Гаечен накрайник 7 мм

                      Гаечен накрайник 10 мм

                      Гаечен накрайник 12 мм

                      Гаечен накрайник 13 мм

                      Накрайник Torx T20

                      Накрайник Torx T30

                      Накрайник Torx T40

                      Тресчотка или електрически инструмент за монтаж / демонтаж на резбованите крепежни елементи

                      Отвертка с тресчотка

                      Комбинирани клещи

                      Права отвертка

                      Клещи за скоби на маркучи

                      Клещи за отстраняване на маркучи

                      Фуния

                      Съд за оттичане на течности

                      Свински опашки

Купи инструменти

Смяна на: воден радиатор – Renault Master 2 ван. Експертите на AUTODOC препоръчват:

Следвайте препоръките и изискванията за експлоатация на частта, които са предоставени от производителя.
Всичката работа трябва да се извършва при охладен двигател и изключено запалване.

Смяна на: воден радиатор – Renault Master 2 ван. Препоръчителна последователност от стъпки:

Стъпкa 1

Отворете капака на двигателя.
Стъпкa 2

Използвайте защитен калъф за калници, за да предотвратите повреждане на боята и пластмасовите части на колата.

Стъпкa 3

Повдигнете автомобила с помощта на подемник или го спрете над сервизен канал.
Стъпкa 4

Подгответе съда за източване на течности.
Стъпкa 5

Почистете областта, където маркучът се свързва към масления радиатор. Използвайте четка с пластмасов косъм. Използвайте универсален спрей за почистване.
Стъпкa 6

Откачете маркуча от масления радиатор, след като освободите скобата за маркуч. Използвайте комбинирани клещи.
Стъпкa 7

Развийте капачката на разширителния резервоар за охладителна течност.

Важно!
Изчакайте охладителната течност напълно да изтече от маркуча.
Стъпкa 8

Почистете върха на масления радиатор, където се закрепва маркуча. Използвайте универсален спрей за почистване.
Стъпкa 9

Свържете маркуча към масления радиатор. Използвайте комбинирани клещи.
Стъпкa 10

Откачете долния маркуч за охладителна течност. Използвайте клещи за скоби на маркучи.

Бъдете внимателни!
Възможно е да потече охладителна течност от отворите на радиатора.Запушете маркуча за охладителна течност, за да го предпазите от замърсявания.Използвайте хартиена кърпа.
Стъпкa 11

Смъкнете автомобила.

Стъпкa 12

Разхлабете скобата, която свързва всмукателния маркуч към сензора за масов разход на въздух. Използвайте гаечен накрайник 7 мм. Използвайте тресчотен ключ.
Стъпкa 13

Откачете всмукателния маркуч от MAF сензора.

Смяна на: воден радиатор – Renault Master 2 ван. AUTODOC препоръчва:
Пазете MAF сензора и другите компоненти на всмукателната система от навлизане на замърсявания.
Стъпкa 14

Премахнете корпуса на въздушния филтър, заедно с всмукателния маркуч.
Стъпкa 15

Освободете скобата на горния маркуч за охладителна течност. Използвайте клещи за скоби на маркучи.
Стъпкa 16

Откачете горния маркуч за охладителна течност.

Бъдете внимателни!
Възможно е да потече охладителна течност от отворите на радиатора.Запушете маркуча за охладителна течност, за да го предпазите от замърсявания.Използвайте хартиена кърпа.
Стъпкa 17

Развийте горните крепежни елементи на радиаторната решетка. Използвайте накрайник Torx T20. Използвайте отвертка с тресчотка.
Стъпкa 18

Премахнете крепежните болтове.

Стъпкa 19

Освободете пружинните държачи на мигачите.
Стъпкa 20

Откачете конекторите и премахнете и двата мигача.
Стъпкa 21

Развийте долните крепежни елементи на радиаторната решетка. Използвайте накрайник Torx T20. Използвайте отвертка с тресчотка.
Стъпкa 22

Премахнете крепежните болтове.
Стъпкa 23

Премахнете радиаторната решетка.
Стъпкa 24

Развийте крепежните елементи на страничните дефлектори на интеркулера. Използвайте гаечен накрайник 7 мм. Използвайте тресчотен ключ.
Стъпкa 25

Премахнете крепежните болтове.

Стъпкa 26

Премахнете страничните дефлектори на интеркулера.
Стъпкa 27

Развийте крепежните елементи на централния дефлектор на интеркулера. Използвайте гаечен накрайник 7 мм. Използвайте тресчотен ключ.
Стъпкa 28

Премахнете крепежните болтове.
Стъпкa 29

Премахнете централния дефлектор на интеркулера.
Стъпкa 30

Откачете конекторите на фаровете за мъгла.
Стъпкa 31

Развийте крепежните елементи на бронята. Използвайте комбиниран гаечен ключ 13 мм. Използвайте гаечен накрайник 12 мм. Използвайте гаечен накрайник 10 мм. Използвайте накрайник Torx T40. Използвайте отвертка с тресчотка.
Стъпкa 32

Премахнете крепежните болтове.
Стъпкa 33

Премахнете бронята.
Стъпкa 34

Развийте крепежните елементи на абсорберите на бронята. Използвайте гаечен накрайник 7 мм. Използвайте тресчотен ключ.
Стъпкa 35

Премахнете крепежните болтове.
Стъпкa 36

Премахнете абсорберите на бронята.

Стъпкa 37

Премахнете кабелите.
Стъпкa 38

Почистете крепежните елементи на подсилващата греда на бронята. Използвайте телена четка. Използвайте универсален спрей за почистване.

Стъпкa 39

Развийте крепежните елементи на подсилващата греда на бронята. Използвайте гаечен накрайник 10 мм. Използвайте гаечен накрайник 13 мм. Използвайте тресчотен ключ.
Стъпкa 40

Премахнете крепежните болтове.
Стъпкa 41

Премахнете подсилващата греда на бронята.
Стъпкa 42

Развийте крепежните елементи на кондензатора на климатика. Използвайте гаечен накрайник 7 мм. Използвайте тресчотен ключ.
Стъпкa 43

Премахнете крепежните болтове.
Стъпкa 44

Фиксирайте страните на кондензатора на климатика със свински опашки незабавно след премахването на крепежните елементи.
Стъпкa 45

Развийте крепежните елементи на радиатора за охлаждане на двигателя. Използвайте накрайник Torx T30. Използвайте отвертка с тресчотка.
Стъпкa 46

Премахнете крепежните болтове.

Стъпкa 47

Премахнете радиатора.
Стъпкa 48

Монтирайте новия радиатор.
Стъпкa 49

Монтирайте крепежните болтове.
Стъпкa 50

Завийте крепежните елементи на радиатора за охлаждане на двигателя. Използвайте накрайник Torx T30. Използвайте отвертка с тресчотка.
Стъпкa 51

Монтирайте крепежните болтове.
Стъпкa 52

Премахнете свинските опашки, с които сте закрепили кондензатора на климатика, когато го монтирате.
Стъпкa 53

Затегнете крепежните елементи на кондензатора на климатика. Използвайте гаечен накрайник 7 мм. Използвайте тресчотен ключ.
Стъпкa 54

Почистете монтажните места на подсилващата греда на бронята. Използвайте телена четка. Използвайте универсален спрей за почистване.
Стъпкa 55

Монтирайте подсилващата греда на бронята.
Стъпкa 56

Монтирайте крепежните болтове.
Стъпкa 57

Затегнете крепежните елементи на подсилващата греда на бронята. Използвайте гаечен накрайник 10 мм. Използвайте гаечен накрайник 13 мм. Използвайте динамометричен ключ. Сила на затягане: 35 N·m.
Стъпкa 58

Монтирайте кабелите.
Стъпкa 59

Монтирайте абсорберите на бронята.
Стъпкa 60

Монтирайте крепежните болтове.
Стъпкa 61

Затегнете крепежните елементи на абсорберите на бронята. Използвайте гаечен накрайник 7 мм. Използвайте тресчотен ключ.
Стъпкa 62

Монтирайте централния дефлектор на бронята.
Стъпкa 63

Монтирайте крепежните болтове.
Стъпкa 64

Затегнете крепежните елементи на централния дефлектор на бронята. Използвайте гаечен накрайник 7 мм. Използвайте тресчотен ключ.
Стъпкa 65

Монтирайте страничните дефлектори на бронята.
Стъпкa 66

Монтирайте крепежните болтове.

Стъпкa 67

Затегнете крепежните елементи на страничните дефлектори на бронята. Използвайте гаечен накрайник 7 мм. Използвайте тресчотен ключ.
Стъпкa 68

Монтирайте бронята.
Стъпкa 69

Монтирайте крепежните болтове.
Стъпкa 70

Затегнете крепежните елементи на бронята. Използвайте комбиниран гаечен ключ 13 мм. Използвайте гаечен накрайник 12 мм. Използвайте гаечен накрайник 10 мм. Използвайте накрайник Torx T40. Използвайте отвертка с тресчотка.
Стъпкa 71

Обработете конекторите на фаровете за мъгла. Използвайте контактен спрей за електроника.
Стъпкa 72

Закрепете конекторите на фаровете за мъгла.
Стъпкa 73

Монтирайте радиаторната решетка.
Стъпкa 74

Монтирайте крепежните болтове.
Стъпкa 75

Затегнете долния крепежен елемент на радиаторната решетка. Използвайте накрайник Torx T20. Използвайте отвертка с тресчотка.
Стъпкa 76

Обработете конекторите на мигачите. Използвайте контактен спрей за електроника.
Стъпкa 77

Закрепете конекторите и монтирайте двата мигача.
Стъпкa 78

Фиксирайте мигачите с пружинните държачи.
Стъпкa 79

Затегнете горните крепежни елементи на радиаторната решетка. Използвайте накрайник Torx T20. Използвайте отвертка с тресчотка.
Стъпкa 80

Почистете горния маркуч за охладителна течност. Използвайте универсален спрей за почистване. Премахнете хартиената кърпа от горния маркуч за охладителна течност.
Стъпкa 81

Закрепете горния маркуч за охладителна течност. Използвайте клещи за скоби на маркучи.
Стъпкa 82

Повдигнете автомобила.

Стъпкa 83

Почистете долния маркуч за охладителна течност. Използвайте универсален спрей за почистване. Премахнете хартиената кърпа.
Стъпкa 84

Закрепете долния маркуч за охладителна течност. Използвайте клещи за скоби на маркучи.
Стъпкa 85

Смъкнете автомобила.

Стъпкa 86

Монтирайте корпуса на въздушния филтър, заедно с всмукателния маркуч.
Стъпкa 87

Закрепете всмукателния маркуч към MAF сензора.
Стъпкa 88

Затегнете скобата, която свързва всмукателния маркуч към MAF сензора. Използвайте гаечен накрайник 7 мм. Използвайте тресчотен ключ.
Стъпкa 89

Премахнете капачката на резервоара за охладителна течност.
Стъпкa 90

Сложете фунията.
Стъпкa 91

Налейте охладителна течност в резервоара.

Смяна на: воден радиатор – Renault Master 2 ван. Съвет:
Използвайте единствено охладителната течност, която е препоръчана от производителя.
Стъпкa 92

Разхлабете винта за обезвъздушаване на охладителната течност. Използвайте права отвертка.

Важно!
Изчакайте въздухът да излезе от системата.
Стъпкa 93

Затегнете винта за обезвъздушаване на охладителната течност.
Стъпкa 94

Почистете винта и областта около него, за да премахнете всякакъв антифриз. Използвайте универсален спрей за почистване.
Стъпкa 95

Долейте антифриз в разширителния резервоар.

Смяна на: воден радиатор – Renault Master 2 ван. Съвет от експертите на AUTODOC:
Нивото на охладителната течност трябва да е до обозначението „MAX“ на резервоара.
Стъпкa 96

Сложете обратно капачката на резервоара за охладителна течност и я затегнете.
Стъпкa 97

Запалете двигателя за няколко минути. Това трябва да се направи, за да се премахне остатъчния въздух от охладителната система и да се провери дали компонентите работят правилно и няма течове.
Стъпкa 98

Изключете двигателя и го оставете да се охлади.
Стъпкa 99

Долейте охладителната течност до обозначението „MAX“ без да го надвишавате.
Стъпкa 100

Премахнете калъфа от калника.

Стъпкa 101

Затворете капака на двигателя.
