Важно!

Тази процедура на смяна може да се използва за:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI … Виж още

Стъпките може малко да се различават в зависимост от конструкцията на автомобила.

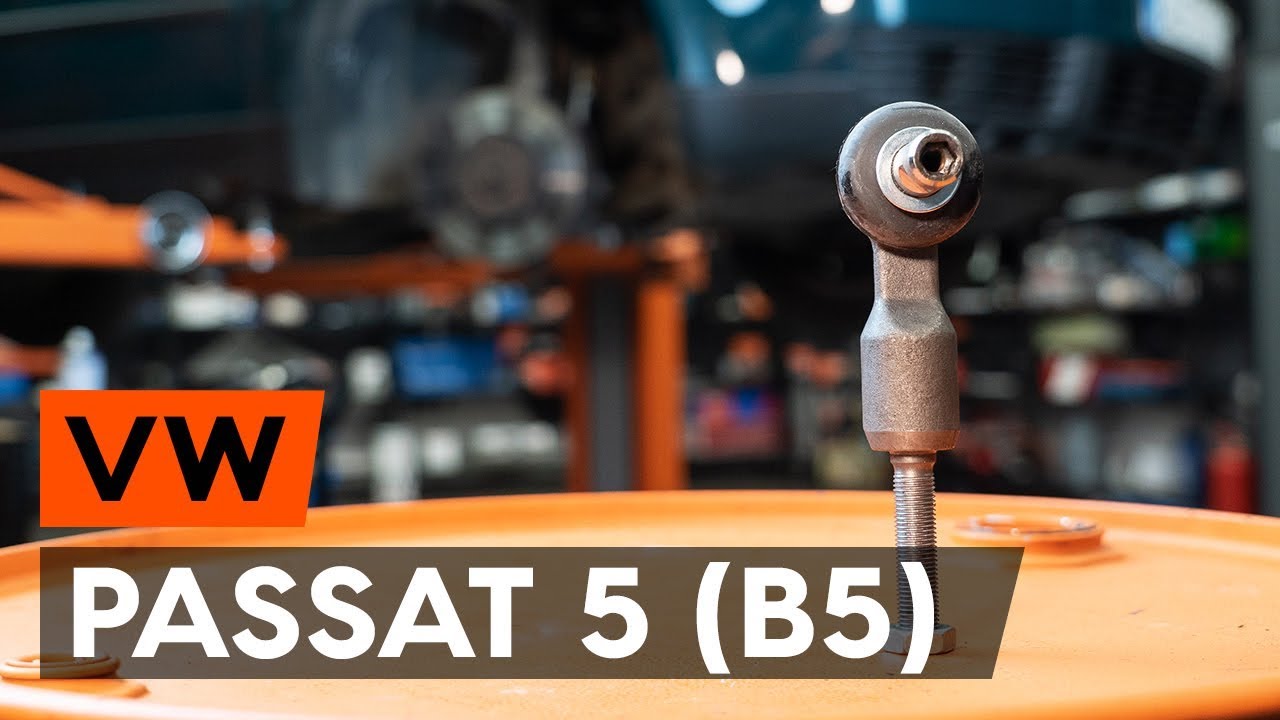

Как да сменим кормилни накрайници на VW PASSAT 5 (B5) [ИНСТРУКЦИЯ AUTODOC]

Как се сменя кормилен накрайник на VW Passat B5 Variant – Ръководство за смяна

Всичките части, които трябва да смениш – Накрайник на напречна кормилна щанга за PASSAT Variant (3B6) и други модели VW

накрайник на напречна кормилна щанга

напречна кормилна щанга

ремонтен комплект, напречна кормилна щанга

монтажен комплект, накрайник (глава) на кормилна щанга

        накрайник на напречна кормилна щанга за VW PASSAT Variant (3B6) 2.3 VR5 4motion бензин (170 K.C.)

        накрайник на напречна кормилна щанга за VW PASSAT Variant (3B6) 2.8 4motion бензин (193 K.C.)

        накрайник на напречна кормилна щанга за VW PASSAT Variant (3B6) 1.9 TDI дизел (130 K.C.)

        накрайник на напречна кормилна щанга за VW PASSAT Variant (3B6) 4.0 W8 4motion бензин (275 K.C.)

        накрайник на напречна кормилна щанга за VW PASSAT Variant (3B6) 2.5 TDI дизел (150 K.C.)

        накрайник на напречна кормилна щанга за VW PASSAT Variant (3B6) 1.6 бензин (102 K.C.)

        накрайник на напречна кормилна щанга за VW PASSAT Variant (3B6) 2.0 бензин (130 K.C.)

        накрайник на напречна кормилна щанга за VW PASSAT Variant (3B6) 2.5 TDI 4motion дизел (150 K.C.)

        накрайник на напречна кормилна щанга за VW PASSAT Variant (3B6) 2.0 бензин (115 K.C.)

Смяна на: кормилен накрайник – VW Passat B5 Variant – инструментите, които може да потрябват:

                        Телена четка

                        Спрей WD-40

                        Спрей за почистване на спирачни апарати

                        Медна грес

                        Комбиниран гаечен ключ №18

                        Комбиниран гаечен ключ №22

                        Гаечен накрайник № 13

                        Гаечен накрайник № 15

                        Дълга ударна вложка №17

                        Тресчотка

                        Динамометричен ключ

                        Чук

                        Плоско длето

                        Дебеломер

                        Клин за застопоряване на автомобил

Купи инструменти

Смяна на: кормилен накрайник – VW Passat B5 Variant. Експертите на AUTODOC препоръчват:

Сменяйте кормилните накрайници по двойки.
Процедурата по смяна е идентична за левите и десните кормилни накрайници.
В процеса на сглобяване, използвайте само нови болтове и гайки.
Моля, имайте предвид: всичката работа по колата – VW Passat B5 Variant – трябва да се извърши с изключен двигател.

Извършете замяната в следната последоватленост:

Стъпкa 1

Застопорете колелата с клинове.
Стъпкa 2

Разхлабете болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 3

Повдигнете предната част на автомобила и го подпрете.
Стъпкa 4

Развийте болтовете на колелото.

Смяна на: кормилен накрайник – VW Passat B5 Variant. Съвет:

За да избегнете нараняване, задръжте колелото, когато развивате болтовете.
Стъпкa 5

Отстранете колелото.
Стъпкa 6

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 7

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 8

Развийте гайката, закрепваща кормилния накрайник към шенкела. Използвайте тръбен ключ №15. Изполвайте тресчотен ключ.
Стъпкa 9

Премахнете крепежния болт.
Стъпкa 10

Отделете кормилния накрайник от шенкела. Използвайте плоско длето за метал. Използвайте чук.
Стъпкa 11

Почистете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 12

Измерете и запишете дължината на свободната резба на кормилната щанга или запомнете броя на пълните обороти при демонтажа на детайла, за да запазите ъгъла на сходимост на колелата при монтажа. Използвайте дебеломер.
Стъпкa 13

Разхлабете контрагайката на накрайника към кормилната щанга. Използвайте комбиниран гаечен ключ № 18. Използвайте комбиниран гаечен ключ № 22.
Стъпкa 14

Развийте кормилния накрайник от щангата.
Стъпкa 15

Завийте новия кормилен накрайник на кормилната щанга.

Смяна на: кормилен накрайник – VW Passat B5 Variant. AUTODOC препоръчва:

При монтажа на кормилния накрайник, запазете същата дължина на свободната резбова част или същия брой пълни обороти на детайла.
Стъпкa 16

Измерете и запишете дължината на свободната резба на кормилната щанга или запомнете броя на пълните обороти при демонтажа на детайла, за да запазите ъгъла на сходимост на колелата при монтажа. Използвайте дебеломер.
Стъпкa 17

Почистете монтажните места на кормилния накрайник. Използвайте телена четка. Използвайте спрей WD-40.
Стъпкa 18

Обработете резбованата част на кормилния накрайник. Използвайте медна грес.
Стъпкa 19

Съединете кормилния накрайник към шенкела.
Стъпкa 20

Завийте крепежната гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №13. Изполвайте тресчотен ключ.
Стъпкa 21

Монтирайте крепежния болт.
Стъпкa 22

Завийте крепежната гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №15. Изполвайте тресчотен ключ.
Стъпкa 23

Затегнете контрагайката на накрайника. Използвайте комбиниран гаечен ключ № 18. Използвайте комбиниран гаечен ключ № 22. Използвайте динамометричен ключ. Затегнете я с усилие от 40 Nm.
Стъпкa 24

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №15. Използвайте динамометричен ключ. Затегнете я с усилие от 45 Nm.
Стъпкa 25

Затегнете закрепващата гайка, която свързва кормилния накрайник с шенкела. Използвайте тръбен ключ №13. Използвайте динамометричен ключ. Затегнете я с усилие от 7 Nm.
Стъпкa 26

Обработете крепежния елемент свързващ кормилния накрайник с шенкела. Използвайте медна грес.
Стъпкa 27

Обработете повърхността на мястото, където спирачния диск прави контакт с джантата. Използвайте медна грес.
Стъпкa 28

Почистете повърхността на спирачния диск. Използвайте спрей за почистване на спирачни апарати.

AUTODOC препоръчва:

Смяна на: кормилен накрайник – VW Passat B5 Variant. След като приложите спрея, изчакайте няколко минути.
Стъпкa 29

Монтирайте колелото.

Смяна на: кормилен накрайник – VW Passat B5 Variant. Професионалистите препоръчват:

За да избегнете нараняване, придържайте колелото при завиване на крепежните болтове.
Стъпкa 30

Завийте болтовете на колелата. Използвайте ударна вложка за джанти #17.
Стъпкa 31

Свалете автомобила на земята и стегнете на кръст болтовете на колелата. Използвайте динамометричен ключ. Затегнете я с усилие от 120 Nm.

Смяна на: кормилен накрайник – VW Passat B5 Variant. Съвет от експертите на AUTODOC:

Проверете и при необходимост регулирайте монтажните ъгли на колелата.
Стъпкa 32

Премахнете криковете и клиновете.
